光纤接收器

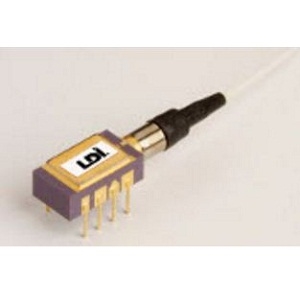

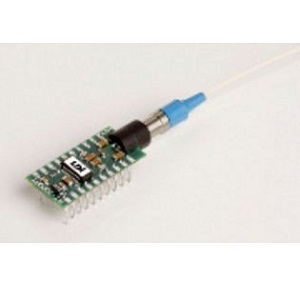

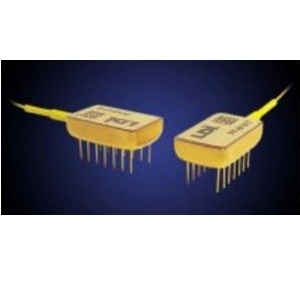

光纤接收器是什么？

在光纤通信系统中，数据以光信号的形式进行传输。由光纤发射器生成的光（通过LED或激光二极管产生）通过光纤电缆发送，并到达接收器。光纤接收器是将光信号转换为电信号的设备。它是光纤通信系统中的关键组件，使得数据能够通过光纤在长距离内传输。光纤接收器由光学探测器或光电探测器和低噪声放大器组成。来自单模或多模光缆的入射光信号到达光纤接收器后，光学探测器解码这些二进制信息并将其转换为电信号。接收器内部的低噪声放大器提高了信号水平，以适合后续处理。

结构与工作原理

光纤接收器接收到的入射光通过光电探测器转换为电子脉冲。这些来自探测器的电信号随后由接收器中的限制放大器处理。限制放大器将接收到的信号放大到可以被接收器中的电子电路检测和处理的水平，同时将其幅度限制在特定范围内。它们生成合适的方波，后续可以在任何逻辑电路中处理。接收到的信号可能在光纤接收器传递数据之前经历进一步的信号处理。光纤接收器的框图如图1所示。

光纤接收器的组成

图1：光纤接收器的框图

• 光学探测器

光纤接收器中的光学探测器负责将通过光纤传播的光信号转换为可由接收器内部电子电路处理的电信号。产生的电信号与入射光的强度成正比。光学探测器通常为光二极管，这是一种半导体设备，当光照射到其上时会产生电流。

当光信号到达探测器时，会使光二极管中的电子被激发，从而产生电流流动。生成的电流量与光信号的强度成正比，使得光二极管能够将光信号转换为反映原始信号强度的电信号。

光二极管生成的电信号通常非常微弱，需要通过电子电路（如跨阻放大器）进行额外放大，才能进一步处理。电子电路还可能包括滤波器、放大器和其他旨在增强接收器性能的组件。

在光纤接收器中，使用多种光学探测器或半导体光电探测器，如正负接合（p-n）光二极管、正内负（p-i-n）光二极管、雪崩光二极管或金属-半导体-金属（MSM）光电探测器。

• 放大器

光纤接收器中的放大器负责放大光电探测器生成的电信号，该信号将光信号转换为电信号。光纤接收器使用低阻抗或跨阻放大器。当使用低阻抗放大器时，带宽和接收器噪声会随着阻抗的增加而降低。对于跨阻放大器，放大器的增益会影响接收器的带宽。光二极管及其他传感器的电流输出可以通过使用跨阻放大器转换为可用的电压信号输出。它通过运算放大器和用于消耗电流的电阻提供简单的线性信号处理。

图2：限制放大器

限制放大器是光纤接收器中使用的另一种放大器。限制放大器的主要功能是将电信号的幅度限制在特定范围内，从而便于处理并减少噪声和失真的影响。图2显示了限制放大器。

• 输出信号处理

光纤接收器中的输出信号处理和控制电路是将放大器的电信号转换为可用输出信号的基本组成部分。

这通常由多个电子电路组成，旨在过滤、均衡和放大来自光学探测器的电信号。该模块的目标是去除在通过光纤或放大过程中可能引入的失真或噪声，并产生一个高质量的电信号，准确表示原始数据。

输出信号处理模块可能包括均衡器，以补偿光纤中频率相关的损失，滤波器以去除噪声和干扰，以及放大器以增强电信号的强度。它还可能包含一个时钟恢复电路，从电信号中提取定时信息，以便将接收器与传输数据同步。

• 控制电路

控制电路负责控制和监测接收器的各个组件，以确保其正常运行。这包括与接收器其他模块通信的微控制器或数字信号处理器，以执行增益控制、温度补偿和故障检测等任务。

控制电路模块还可能包含反馈回路，根据接收到的信号质量调整接收器的性能。例如，如果信号较弱，控制电路可能会增加放大器的增益以增强信号强度。如果信号过强，控制电路可能会降低增益，以防止信号失真。

应用

光纤接收器主要用于电信领域。它们用于长距离通信系统，以最小的信号强度损失传输数据。这是通过将电信号转换为光信号，然后通过光纤电缆传输实现的。在接收端，光信号被转换回电信号，然后可以由接收设备进行解码和理解。

光纤接收器还用于互联网和有线电视行业。它们用于在长距离内传输高清晰度视频和音频信号，而不会损失质量。这在有线电视的情况下尤其有用，因为它允许在不需要多根电缆的情况下传输多个高清电视频道。

光纤接收器还用于医疗领域。它们用于内窥镜检查，这是一种允许医生在不进行手术的情况下查看体内情况的医疗程序。光信号通过插入体内的小光纤电缆传输。在接收端，信号被转换为医生可以查看的图像。
