LED驱动模块

什么是LED驱动器？

LED驱动器是一个重要的电气组件，用于控制供给LED或一系列LED的电源。如果在LED电路中未加入此组件，可能会导致系统故障。

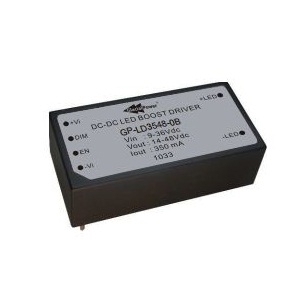

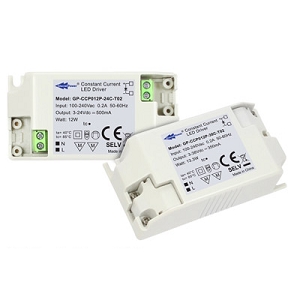

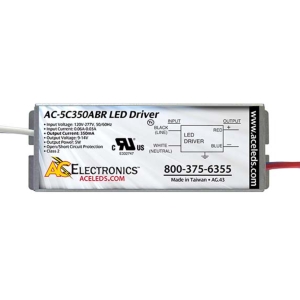

LED驱动模块

LED驱动模块通常由LED驱动IC和必要的外部组件组成，这些组件已经集成在印刷电路板（PCB）上。根据应用的不同，模块还可以包括连接器、开关和散热器等附加组件。

LED驱动器的参数

集成LED驱动器对于保护LED免受损坏至关重要，因为高功率LED的正向电压（V_f）会随温度变化而变化。正向电压表示LED导电并发光所需的电压。随着温度的升高，LED的正向电压降低，导致LED吸引更多的电流。这又会进一步加热LED，导致电流激增，直到LED最终烧毁。这种现象被称为热失控。恒流LED驱动器通过调节电源以匹配LED的电气特性，帮助防止热失控。因此，它在提供稳定电流的同时，补偿正向电压的变化。

LED驱动器的其他重要参数包括输出电流，这决定了驱动器能够向LED提供的电流量，以及输出电压，即驱动器向LED提供的电压。驱动器的最大输出功率、效率和工作温度范围也是需要考虑的重要参数。

LED驱动模块的输入电压是选择特定应用驱动器时必须仔细考虑的关键参数。可以使用以下简单公式来确定适当的输入电压：

其中，V_o表示驱动器的电压余量，V_f是供电LED的正向电压，LED_n是供电的LED数量。

LED驱动器的类型

有几种类型的LED驱动器可供不同应用使用：

• 白光LED驱动器：这些驱动器为白光LED提供电源和控制，适用于背光应用，具有高达90%的高效率和极低的噪声。
• LED PWM驱动器：这些驱动器可以通过编程控制颜色、模式和亮度，并可以通过I2C兼容接口进行编程，适合需要这种灵活性的应用。
• RGB LED驱动器：它们通过SPI接口和内部寄存器进行软件控制，允许完全控制驱动器的所有功能。
• 恒流LED驱动器：这些驱动器提供恒定电流，内部电路持续监测每个LED的回路电流。该电路自动调整输出直流电压，以产生每个LED所需的最高正向电压的最低值。
• 七段LED驱动器：这些驱动器专为七段显示器设计，使用组合逻辑电路接收4位BCD输入并生成七个输出信号。这些信号用于控制显示器的各个段，实现准确而精确的输出显示控制。

LED驱动器的特殊功能

LED驱动器是按照行业标准生产的，也可以根据特定应用进行定制。一个专用产品的例子是LED显示驱动器，它具有一个引脚，通过可变电阻实现连续亮度控制，以设置参考电流。LED显示驱动器通常与TTL兼容，并能够处理高达15mA的电流，同时提供广泛的电源操作。这些驱动器广泛应用于便携式电子设备，如手机、数码相机、数字时钟和计数器，以及DVD和MP3播放器。

LED驱动IC

LED驱动IC是执行LED驱动功能的单一半导体器件。通常是一个小型集成电路，需要一些外部组件（如电阻、电容和电感）来完成电路。

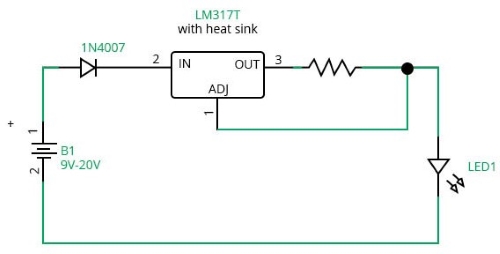

上图展示了一个基本的LED驱动电路，采用LM317T电压调节器集成电路。该IC具有3端正电压调节器，可以提供高达1.5A的负载电流，同时通过外部电阻提供1.2V到37V之间可调的输出电压。LM317T还具有内置的电流限制、热关断和安全区域补偿等功能，以确保安全可靠的操作。其多功能设计使其能够调节电压和电流，通过调整电阻，这个LED驱动器可以轻松为任何在1.5A电流范围内的LED供电。

LED驱动器的应用

LED驱动器广泛应用于商业、工业和住宅照明，以为LED提供恒定的电流和电压。它们用于汽车照明系统，如前照灯、尾灯和内部照明，以提供高效率和可靠的操作。这些驱动器还用于基于LED的标志和显示器，如广告牌、计分板和电子显示屏。

LED驱动器还应用于各种消费电子设备，如智能手机、笔记本电脑和电视，以提供背光和指示灯。它们用于医疗设备，如手术灯和诊断仪器，以提供高质量和高效的照明。这些驱动器在园艺照明系统中也有应用，以提供植物生长所需的光强和光谱。
