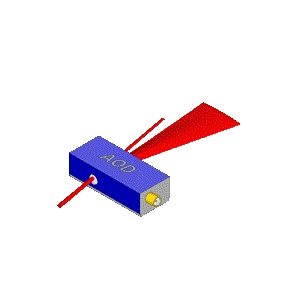

D600-G40-7声光偏转器实物图(ISOMET制造)

D600-G40-7

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

D600-G40-7是ISOMET公司推出的一款声光偏转器,其扫描角为27到30.8 mrad,束分离角为67.7到77.1 mrad,布拉格角为33.9到38.6 mrad,衍射效率超过80%,工作波长为9.4 µm、9.6 µm和10.6 µm。更多详细信息请见下文。

D600-G40-7产品详细说明

产品详情

  • 部件编号
    D600-G40-7
  • 制造商
    ISOMET
  • 描述
    10600 nm,德国ium晶体材料声光偏转器,具有80%的衍射效率

应用

  • 应用
    材料加工、通孔钻孔、表面纹理处理、CO2激光应用

光学规格

  • 扫描角
    27到30.8 mrad
  • 光阑
    7 x 30 mm (高 x 宽)
  • 输出偏振
    线性,水平
  • 偏振
    线性,水平
  • 声光材料
    德国ium
  • 光学功率处理
    600 W
  • 光谱带
    红外
  • 束分离角
    67.7到77.1 mrad
  • 布拉格角
    33.9到38.6 mrad
  • 衍射效率
    >80%
  • 工作波长
    9.4 µm, 9.6 µm, 10.6 µm
  • 束直径
    7 mm

电气规格

  • 频率
    32到48 MHz
  • 输入偏振
    线性,水平
  • 插入损耗
    <5%
  • 电压驻波比
    <2.00:1
  • 中心频率
    40 MHz
  • 射频带宽
    16 MHz
  • 射频功率
    105到140 W

其他规格

  • 访问时间
    5.5 µs
  • 冷却方式
    水冷
  • 水冷流量
    2 L/minute

总结

  • 产品概述
    D600-G40-7是一款高性能的声光偏转器,由ISOMET公司制造,专为各种激光应用而设计,特别是在材料加工和表面处理领域。它具有出色的光学性能,工作波长范围在9.4 µm到10.6 µm,能够处理高达600W的光学功率。该设备的衍射效率超过80%,确保了高精度的光束控制。其紧凑的设计和水冷却系统使其适合工业环境中长时间稳定运行。无论是在通孔钻孔还是表面纹理处理方面,D600-G40-7都能提供可靠的解决方案,是光电行业中不可或缺的重要设备。
