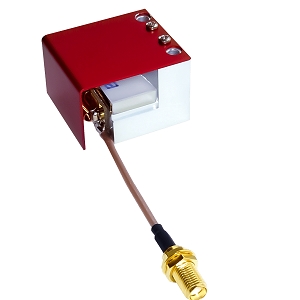

MCQ80-A2-L1064-Z32-Cxx声光频移器实物图（AA Opto Electronic制造）

MCQ80-A2-L1064-Z32-Cxx

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

MCQ80-A2-L1064-Z32-Cxx是来自AA Opto Electronic的一款声光频移器，工作波长为1030至1080纳米，频移范围为±80 MHz，声速为5740米/秒，衍射效率超过80至85%，射频功率为15瓦。该产品非常适合用于强度调制和频率移位。

MCQ80-A2-L1064-Z32-Cxx产品详细说明

产品详情

  • 部件编号
    MCQ80-A2-L1064-Z32-Cxx
  • 制造商
    AA Opto Electronic

通用参数

  • 光学波长
    1030 to 1080 nm
  • 频移
    ±80 MHz
  • 声光材料
    石英晶体
  • 频移类型
    固定
  • 声速
    5740 m/s
  • 衍射效率
    >80 to 85%
  • 孔径
    2 x 2 mm2
  • 冷却方式
    风冷
  • 射频功率
    15 W
  • 消光比
    >30 dB
  • 输入阻抗
    50 Ohms
  • 工作温度显示
    10 to 40 Degree C
  • 光功率密度
    500 MW/cm2
  • 偏振
    线性垂直，线性垂直
  • 上升/下降时间
    80 ns
  • RoHs
    是
  • 传输
    >99%
  • 电压驻波比
    <1.20:1
  • 光束分离角
    >29.6 mrad

应用

  • 应用
    强度调制和频移器

光纤参数

  • 光纤类型
    自由空间

连接与接口

  • 射频连接器
    SMA母头

环境条件

  • 存储温度
    -40 to 65 Degree C

物理属性

  • 尺寸
    33 x 36.5 x 25.8 mm3
  • 重量
    35 g

总结

  • 产品概述
    MCQ80-A2-L1064-Z32-Cxx是一款高性能的声光频移器，适用于多种光电应用。该设备的工作波长范围为1030至1080纳米，能够实现±80 MHz的频移，满足高精度的调制需求。其采用石英晶体作为声光材料，确保了其稳定性和高效能。衍射效率超过80%使得该设备在信号处理上表现出色，15瓦的射频功率则为其提供了强大的驱动能力。此外，该产品的工作温度范围为10至40摄氏度，存储温度可达-40至65摄氏度，适合在不同环境下使用。无论是在科研还是工业应用中，MCQ80-A2-L1064-Z32-Cxx都能够为用户提供可靠的性能。
