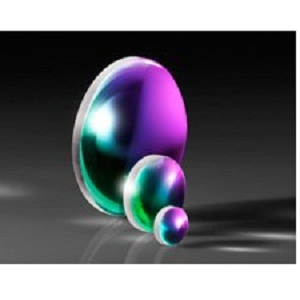

34-069光学透镜实物图（Edmund Optics制造）

34-069

厂商: Edmund Optics
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

34-069是Edmund Optics的一款熔融石英UV平凸透镜，设计波长为450 nm。该透镜直径为12 mm，有效焦距为100 mm，后焦距为98.33 mm。其表面精度为λ/4，在405 nm时最大反射率低于0.25%。

34-069产品详细说明

产品详情

  • 部件号
    34-069
  • 制造商
    Edmund Optics
  • 描述
    12mm直径 x 100mm焦距 405nm V涂层UV平凸透镜

通用参数

  • 子类型
    平凸透镜
  • 透镜形状
    球面透镜
  • 设计波长
    405 nm
  • 焦距
    100 mm
  • 焦距公差
    ±1%
  • 后焦距(BFL)
    98.33 mm
  • 有效焦距(EFL)
    100 mm
  • 中心厚度
    2.44 mm
  • 中心厚度公差
    ±0.05 mm
  • 直径
    12 mm
  • 半径
    45.85 mm
  • 净孔径
    11 mm
  • 直径公差
    +0.000/-0.025 mm
  • 倒角
    精细磨边，根据需要提供保护倒角
  • 孔径(f数)
    8.33
  • 边厚度(ET)
    2.05 mm
  • 中心误差
    1弧分
  • 数值孔径
    0.06
  • 涂层
    Rabs <0.25% @ 405nm(V涂层)
  • 基材/材料
    UV级熔融石英
  • 表面精度
    λ/4
  • 表面质量
    40-20划痕-挖掘
  • RoHS
    是
  • 备注
    焦距规格波长：587.6 nm

总结

  • 产品概述
    这款405nm V涂层UV平凸透镜是由Edmund Optics制造，具有12mm的直径和100mm的焦距，适合在紫外光谱范围内使用。其高精度的表面处理使其在显微镜、激光系统和其他光学成像设备中表现出色。独特的V涂层技术确保了在405nm波长下的低反射率，提升了光的透过率和成像质量。透镜的设计考虑了多种应用场景，能够满足科研、工业和医疗等多个领域的需求。
