  4. PCV-F400-UVFS-25.4-CT2.0-AR548-AR548

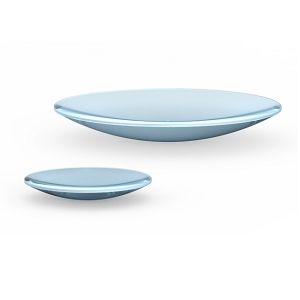

PCV-F400-UVFS-25.4-CT2.0-AR548-AR548光学透镜实物图（OPTOMAN制造）

PCV-F400-UVFS-25.4-CT2.0-AR548-AR548

厂商: OPTOMAN
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

PCV-F400-UVFS-25.4-CT2.0-AR548-AR548是OPTOMAN提供的一款紫外熔融石英透镜，直径为25.4 mm，边缘厚度为2.44 mm，中心厚度为2 mm。该透镜的焦距为400 mm，清晰孔径超过80%。其表面质量为20-10，表面不规则度可达λ/6（在633 nm时）。透镜的曲率半径为-184.03 mm，偏心误差低于3弧分，激光诱导损伤阈值（LIDT）大于0.5 J/cm2。透镜采用离子束溅射涂层，反射率为0.1%。

PCV-F400-UVFS-25.4-CT2.0-AR548-AR548产品详细说明

产品详情

  • 部件编号
    PCV-F400-UVFS-25.4-CT2.0-AR548-AR548
  • 制造商
    OPTOMAN
  • 描述
    25.4 mm 紫外熔融石英透镜

通用参数

  • 子类型
    平凹透镜
  • 透镜形状
    球面透镜
  • 入射角度
    0度
  • 波长范围
    1030 nm
  • 焦距
    -400 mm
  • 焦距公差
    ±1%
  • 中心厚度
    2 mm
  • 缺口
    <0.5 mm
  • 中心厚度公差
    ±0.1 mm
  • 直径
    25.4 mm
  • 半径
    -184.03 mm
  • 激光诱导损伤阈值 (LIDT)
    >0.5 J/cm2, 1030 nm, 500 fs, 10 kHz
  • 清晰孔径
    >80%
  • 直径公差
    +0/0.1 mm
  • 边缘厚度(ET)
    2.44 mm
  • 边缘厚度公差(Te)
    ±0.1 mm
  • 中心误差
    <3 arcmin
  • 倒角
    0.2-0.4 x 45度
  • 曲率半径
    S1: -184.03 mm (凹面)
  • 涂层
    S1/S2: AR<0.1% @ 1030 nm
  • 基材/材料
    UVFS (JGS1)
  • ROC公差
    ±1%
  • 表面质量
    20-10 scratch-dig
  • 表面不规则度(S1/S2)
    λ/6 per CA

总结

  • 产品概述
    PCV-F400-UVFS-25.4-CT2.0-AR548-AR548是一款高性能的紫外熔融石英透镜，专为光学成像和激光系统设计。它具有优秀的透光性能和表面质量，能够满足高能激光应用的需求。透镜的焦距为-400 mm，适合用于多种光学配置，确保高效的光束聚焦和传输。其直径为25.4 mm，能够较好地适应不同的光学系统。该透镜的激光诱导损伤阈值（LIDT）大于0.5 J/cm2，确保在高功率激光应用中的可靠性。整体来看，这款透镜是光电行业中一种理想的光学组件，能够在多种应用中提供卓越的性能。
