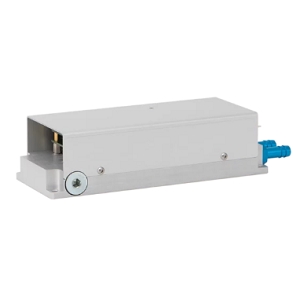

HVSW-04-2kV-WR

收藏

HVSW-04-2kV-WR

价格 请咨询
品牌 OEM-TECH
分类波克尔电池驱动器
产地德国
更新日期 2025-09-19

产品概述

HVSW-04-2kV-WR是OEM-TECH推出的一款先进的Pockels单元驱动器，专为高压和高频应用设计。该驱动器能够提供高达2 kV的输出电压，适用于脉冲选择、腔体倾倒和再生放大器控制等多种应用。其供电电压为24 VDC，下降时间在7到9纳秒之间，负载电容为5到7 pF，支持高达4 MHz的重复频率。这款驱动器的设计考虑了快速响应和低抖动，确保在高频操作下的稳定性和可靠性。HVSW-04-2kV-WR的物理尺寸为176 x 69 x 50 mm，重量轻于0.5 kg，适合各种实验室和工业环境使用。此外，该设备的工作温度范围为10到40摄氏度，相对湿度可达90%，确保在多种环境条件下的正常运行。
规格参数
产品详情
- 部件编号:
  HVSW-04-2kV-WR
- 制造商:
  OEM-TECH
- 描述:
  0到2 kV 7到9 ns 高达4 MHz 5到7 pF 双极Pockels单元驱动器
应用领域
- 应用:
  脉冲选择，腔体倾倒，再生放大器控制
电气规格
- 输出电压幅度:
  0到2 kV
- 供电电压(直流):
  24 VDC
- 下降时间:
  7到9 ns
- 负载电容:
  5到7 pF
- 输入电压:
  24 VDC
- 高压功耗:
  <300到400 W
- 输入电流:
  2.5 A (低压)
通用参数
- 幅度电压:
  高达4 kV
- 重复频率:
  高达4 MHz
- 脉冲宽度:
  15到2000 ns
- 上升时间:
  7到9 ns
- 输出类型:
  双极
- 控制接口:
  RS-485
- 设计类型:
  台式
- 抖动:
  <0.5 ns (±250 ps)
- 传播延迟:
  <50 ns
- 上升/下降时间:
  7到9 ns
- 工作模式:
  短脉冲，长脉冲
- 备注:
  脉冲间隔：>50 ns
物理属性
- 尺寸:
  176 x 69 x 50 mm (长 x 宽 x 高)
- 重量:
  <0.5 kg
环境条件
- 工作温度范围:
  10到40摄氏度
- 相对湿度:
  0到90%
- 存储温度范围:
  -20到60摄氏度
产品应用

1. 脉冲选择 2. 腔体倾倒 3. 再生放大器控制
产品特征

1. 输出电压高达2 kV 2. 适用于高频应用 3. 低抖动和快速响应
产品详细描述

这是一个高性能的Pockels单元驱动器
