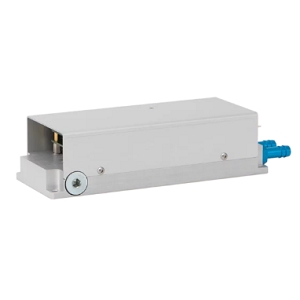

HVSW-04-4kV-WR

收藏

HVSW-04-4kV-WR

价格 请咨询
品牌 OEM-TECH
分类波克尔电池驱动器
产地德国
更新日期 2025-09-19

产品概述

HVSW-04-4kV-WR是一款由OEM-TECH生产的高性能波克尔电池驱动器，专为需要高电压和快速响应的应用而设计。其输出电压幅度可达到4 kV，适合各种高压脉冲应用，包括脉冲选择、腔体转储和再生放大器控制等。该设备的供电电压为24 VDC，具备9至11 ns的快速下降时间，能够满足高频率操作的需求，重复频率高达1 MHz。其双极输出特性和低负载电容使其在光电领域中具有广泛的应用潜力。此外，HVSW-04-4kV-WR还具备良好的环境适应性，工作温度范围为10至40摄氏度，相对湿度为0至90%。无论是在实验室还是工业环境中，这款驱动器都能提供可靠的性能和出色的稳定性。
规格参数
产品详情
- 部件编号:
  HVSW-04-4kV-WR
- 制造商:
  OEM-TECH
- 描述:
  0至4 kV 9至11 ns 高达1 MHz 5至7 pF 双极波克尔电池驱动器
应用
- 应用:
  脉冲选择，腔体转储，再生放大器控制
电气规格
- 输出电压幅度:
  0至4 kV
- 供电电压(直流):
  24 VDC
- 下降时间:
  9至11 ns
- 负载电容:
  5至7 pF
- 输入电压:
  24 VDC
- 高压功耗:
  <300至400 W
- 输入电流:
  2.5 A (低压)
通用参数
- 幅度电压:
  高达4 kV
- 重复频率:
  高达1 MHz
- 脉冲宽度:
  15至2000 ns
- 上升时间:
  9至11 ns
- 输出类型:
  双极
- 控制接口:
  RS-485
- 设计类型:
  台式
- 抖动:
  <0.5 ns (±250 ps)
- 传播延迟:
  <50 ns
- 上升/下降时间:
  9至11 ns
- 工作模式:
  短脉冲，长脉冲
- 备注:
  脉冲间隔：>50 ns
物理特性
- 尺寸:
  176 x 69 x 50 mm (长 x 宽 x 高)
- 重量:
  <0.5 kg
环境条件
- 工作温度显示:
  10至40摄氏度
- 相对湿度:
  0至90%
- 存储温度:
  -20至60摄氏度
产品应用

1. 脉冲选择 2. 腔体转储 3. 再生放大器控制
产品特征

1. 输出电压幅度高达4 kV 2. 低负载电容 3. 快速响应时间 4. 支持双极输出 5. 适用于多种工作模式
产品详细描述

HVSW-04-4kV-WR 是一款高性能的波克尔电池驱动器，具有卓越的输出电压和快速的响应时间。
