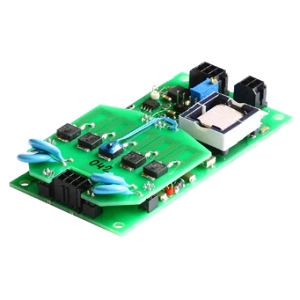

QBD-mini-4016-UP

收藏

QBD-mini-4016-UP

价格 请咨询
品牌 OEM-TECH
分类波克尔电池驱动器
产地德国
更新日期 2025-09-19

产品概述

QBD-mini-4016-UP是OEM-TECH公司推出的一款高性能Pockels电池驱动器，专为激光应用设计。其输出电压幅度范围为1.6到4 kV，能够满足各种高压需求。该设备的供电电压为24 VDC，具有极快的上升和下降时间，分别小于20 ns，确保激光调制的快速响应能力。此外，QBD-mini-4016-UP支持高达100 kHz的重复率，适合需要高速激光脉冲的应用。其设计包括多种晶体材料选项，如β-硼酸钡、磷酸二氢钾和磷酸钛钾，适应不同的应用需求。该驱动器的物理尺寸为90 x 50 x 20 mm，重量仅为0.1 kg，便于集成到各种系统中。其工作温度范围广泛，适合多种环境条件，是激光应用中不可或缺的设备。
规格参数
产品细节
- 部件编号:
  QBD-mini-4016-UP
- 制造商:
  OEM-TECH
- 描述:
  1.6到4 kV <20 ns 高达100 kHz 高达0.5 nF 双极性，推拉式Pockels电池驱动器
应用
- 应用:
  Q调制
电气规格
- 输出电压幅度:
  1.6到4 kV
- 供电电压(直流):
  24 VDC
- 下降时间:
  <20 ns
- 负载电容:
  高达0.5 nF
- 高压操作电压:
  1600到4000 V
- 输入电压:
  24 VDC
通用参数
- 晶体材料:
  β-硼酸钡 (BBO), 磷酸二氢钾 (KD*P), 磷酸钛钾 (KTP)
- 重复率:
  高达100 kHz
- 上升时间:
  <20 ns
- 输出类型:
  双极性, 拉升
- 设计类型:
  PCB
- 抖动:
  10 ns
- 传播延迟:
  1 µs
- 恢复时间:
  5到10 µs
- 技术:
  Q调制
- 工作模式:
  推升
物理特性
- 尺寸:
  90 x 50 x 20 mm (长 x 宽 x 高)
- 重量:
  0.1 kg
环境条件
- 操作温度范围:
  10到40摄氏度
- 存储温度:
  -20到60摄氏度
产品应用

1. Q调制
产品特征

1. 输出电压幅度高达4 kV 2. 高达100 kHz的重复率 3. 低于20 ns的上升和下降时间
产品详细描述

这是一个高性能的Pockels电池驱动器，适用于快速激光调制。
