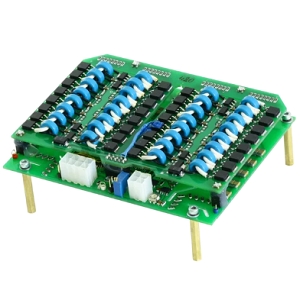

QBU-10kV

收藏

QBU-10kV

价格 请咨询
品牌 OEM-TECH
分类波克尔电池驱动器
产地德国
更新日期 2025-09-19

产品概述

QBU-10kV是OEM-TECH公司推出的一款高性能Pockels电池驱动器，专为激光应用设计，能够提供高达10 kV的输出电压。其供电电压为24 VDC，具备快速的下降时间（小于25 ns）和负载电容（11 pF），适用于Q开关、脉冲选择和脉冲切割等多种应用场景。该设备的重复频率超过5 kHz，确保了高效的激光操作。QBU-10kV的设计兼顾了紧凑的PCB布局和优良的物理特性，适合各种光电实验室和工业应用。
规格参数
产品详情
- 部件编号:
  QBU-10kV
- 制造商:
  OEM-TECH
- 描述:
  0到10 kV <20 ns >5 kHz 11 pF 双极性Pockels电池驱动器
应用领域
- 应用:
  Q开关、脉冲选择、脉冲切割
电气规格
- 输出电压幅度:
  0到10 kV
- 供电电压(直流):
  24 VDC
- 下降时间:
  <25 ns
- 负载电容:
  11 pF
- 高压操作电压:
  高达10 kV
- 输入电压:
  24 VDC
- 输入电流:
  0.5 A
- TTL信号:
  输入
通用参数
- 晶体材料:
  β-钡硼酸盐(BBO)、磷酸二氢钾(KD*P)、钛酸钾(KTP)
- 重复频率:
  >5 kHz
- 脉冲宽度:
  200 ns到直流
- 上升时间:
  <20 ns
- 输出类型:
  双极性
- 设计类型:
  PCB
- 抖动:
  1.5 ns
- 传播延迟:
  150 ns
- 技术:
  Q开关
- 工作模式:
  输入TTL
物理特性
- 尺寸:
  132 x 105 x 50 mm (长 x 宽 x 高)
- 重量:
  <0.2 kg
环境条件
- 工作温度范围:
  10到40摄氏度
- 存储温度范围:
  -20到60摄氏度
产品应用

1. Q开关 2. 脉冲选择 3. 脉冲切割
产品特征

1. 输出电压幅度高达10 kV 2. 直流供电电压为24 VDC 3. 下降时间小于25 ns 4. 负载电容为11 pF 5. 重复频率超过5 kHz
产品详细描述

这是一个高性能的Pockels电池驱动器，适用于多种激光应用。
