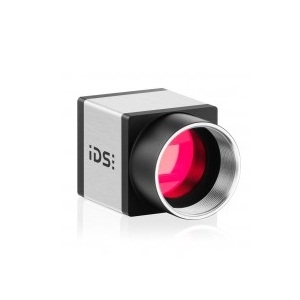

UI-3160CP-M-GL Rev.2.1科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-3160CP-M-GL Rev.2.1

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-3160CP-M-GL Rev.2.1 是一款具有 2.3 MP 像素的科学与工业相机，提供高达165到180 fps的帧率，适合用于机器视觉、物体跟踪和质量检测等多个应用场景。

UI-3160CP-M-GL Rev.2.1产品详细说明

产品细节

  • 部件编号
    UI-3160CP-M-GL Rev.2.1
  • 制造商
    IDS Imaging Development Systems GmbH
  • 描述
    USB 3.0, CMOS, 165 fps, 1920 x 1200, 2.3 MPix, 2/3", ON Semiconductor, 全球快门

应用

  • 应用
    机器视觉, 可视化, 物体跟踪, 实验室自动化, 质量保证, 检测应用
  • 应用行业
    工业检测与自动化, 消费电子

连接与接口

  • 数据接口
    USB

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    2.3 MP
  • 分辨率
    1920 x 1200
  • 传感器类型
    CMOS
  • 快门类型
    全球快门
  • 帧率
    165 to 180 fps
  • 像素大小(高 x 宽)
    4.8 x 4.8 µm
  • 曝光时间
    0.050 ms - 499 ms
  • 传感器格式
    2/3 吋
  • 位深
    12 位
  • 扫描方式
    逐行扫描
  • 颜色/位深
    12 位
  • 传感器配置
    单色, RGB
  • 冷却方式
    无冷却
  • 增益范围
    4x/4x
  • I/O 信号
    8-pin Hirose 连接器 (HR25-7TR-8PA(73))
  • 工作湿度
    20 to 80 %
  • 像素数量
    2.30 MP
  • 垂直时钟速率
    120 MHz - 480 MHz（像素时钟范围）
  • ADC 分辨率
    10 位
  • 色彩
    单色, 黑白
  • 镜头接口
    C 型接口
  • 功耗
    1.3 to 3.7 W
  • 光斜率
    10.87 mm
  • 传感器制造商
    ON Semiconductor
  • 传感器型号
    NOIP1SE2000A-QDI
  • 备注
    宽高比：0.673611111111111

物理属性

  • 相机头大小
    9.216 x 5.760 mm (光学大小)
  • 尺寸
    29 x 29 x 29 mm (高 x 宽 x 长)
  • 重量
    52 g

温度

  • 工作温度
    0 to 40°C
  • 存储温度
    -20 to 60°C

总结

  • 产品概述
    UI-3160CP-M-GL Rev.2.1 是一款高性能的科学与工业相机，专为满足各类工业应用需求而设计，拥有2.3百万像素，能够以165到180帧每秒的速度捕捉高质量图像。这款相机采用全球快门技术，适合用于机器视觉、视觉化、物体跟踪和实验室自动化等多种应用场景。此外，它支持USB 3.0接口，便于快速传输图像数据。相机的物理尺寸小巧，只有29 x 29 x 29 mm，重量仅52克，非常适合紧凑型系统的集成。总的来说，UI-3160CP-M-GL Rev.2.1是一款出色的产品，为工业检测和自动化提供了强有力的支持。
