D1365-aQ180-4 (266)

收藏

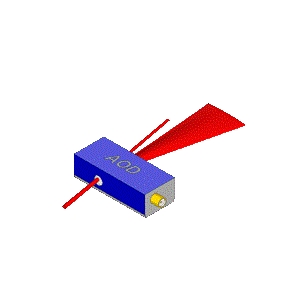

D1365-aQ180-4 (266)

价格 请咨询
品牌 ISOMET
分类声光偏转器
产地美国
更新日期 2025-09-19

产品概述

D1365-aQ180-4 (266) 是ISOMET公司推出的一款高性能声光偏转器，专为高速应用设计。其工作波长为266 nm，适用于紫外光谱，具有优异的光学性能。该设备的扫描角为2.8 mrad，能够实现高速顺序多点扫描或快速扫描操作，非常适合需要快速响应的应用场合。此外，其声速达到5.7 mm/µs，光束分离角为8.4 mrad，布拉格角为4.2 mrad，确保了系统的高效能。该声光偏转器的衍射效率超过80%，并能够处理高达10 W的光学功率，适合各种光电应用。
规格参数
产品详情
- 部件编号:
  D1365-aQ180-4 (266)
- 制造商:
  ISOMET
- 描述:
  266 nm，石英晶体材料声光偏转器，衍射效率为80%
应用
- 应用:
  高速，顺序多点扫描或快速扫描操作
光学规格
- 扫描角:
  2.8 mrad
- 孔径:
  4 x 6 mm (高 x 宽)
- 有效孔径:
  6.5 mm
- 偏振:
  线性，垂直
- 声光材料:
  石英
- 光学功率处理:
  10 W
- 光谱带:
  紫外线
- 声速:
  5.7 mm/µs
- 光束分离角:
  8.4 mrad
- 布拉格角:
  4.2 mrad (输入)
- 衍射效率:
  >80%
- 工作波长:
  266 nm
- 光束直径:
  3.5 x 3.5 mm
电气规格
- 频率:
  150 to 210 MHz
- 输入阻抗:
  50 欧姆
- 插入损耗:
  <3%
- 反射率:
  <0.5%
- 分辨率:
  35个可分辨点，>1000个不可分辨点
- VSWR:
  <1.50:1
- 中心频率:
  180 MHz
- 射频带宽:
  60 MHz
- 射频功率:
  4 W
其他规格
- 访问时间:
  0.35 µs
- 冷却方式:
  水冷却
产品应用

1. 高速顺序多点扫描 2. 快速扫描操作
产品特征

1. 扫描角2.8 mrad 2. 声速5.7 mm/µs 3. 光束分离角8.4 mrad 4. 衍射效率超过80%
产品详细描述

这是一个266 nm的声光偏转器
