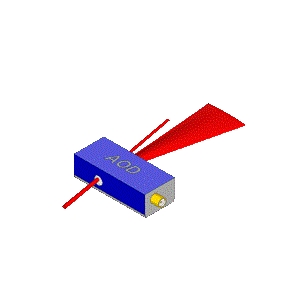

D1384-XY-aQ170-7 (MUV)声光偏转器实物图（ISOMET制造）

D1384-XY-aQ170-7 (MUV)

厂商: ISOMET
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

D1384-XY-aQ170-7 (MUV)是来自ISOMET的一款声光偏转器，具有3到3.3 mrad的扫描角，7.4到7.9 mrad的光束分离角，3.7到4 mrad的布拉格角，衍射效率在60%到85%之间，工作波长为248 nm和266 nm。

D1384-XY-aQ170-7 (MUV)产品详细说明

产品详情

  • 部件编号
    D1384-XY-aQ170-7 (MUV)
  • 制造商
    ISOMET
  • 描述
    266 nm，石英晶体材料声光偏转器，具有85%的衍射效率

应用领域

  • 应用
    材料加工，钻孔，表面纹理处理，微加工

光学规格

  • 轴配置
    双轴
  • 扫描角
    3到3.3 mrad
  • 光圈
    7 x 7 mm (高 x 宽)
  • 偏振
    线性，垂直
  • 声光材料
    石英
  • 光谱带
    中紫外
  • 光束分离角
    7.4到7.9 mrad
  • 布拉格角
    3.7到4 mrad
  • 衍射效率
    >60到85%
  • 工作波长
    248 nm, 266 nm
  • 光束直径
    5 x 5 mm

电气规格

  • 频率
    135到205 MHz
  • 插入损耗
    <5%
  • 分辨率
    70 x 70可分辨点，>1000 x 1000不可分辨点
  • 中心频率
    170 MHz
  • 射频带宽
    70 MHz (扫描)
  • 射频功率
    <10 W

其他规格

  • 访问时间
    0.9 µs
  • 冷却方式
    水冷
  • 水冷流量
    2 L/minute

总结

  • 产品概述
    D1384-XY-aQ170-7 (MUV)是一款高效的声光偏转器，适用于多种光电应用，尤其是在材料加工和微加工领域。其工作波长为266 nm，具有优良的衍射效率，能够确保精确的光束控制。该设备具备双轴配置和快速的访问时间，适合需要高精度和高速度的应用场景。无论是在工业生产线还是科研实验中，D1384-XY-aQ170-7 (MUV)都能提供可靠的性能，是光电领域的重要工具。
