  4. DTSXY-400-730

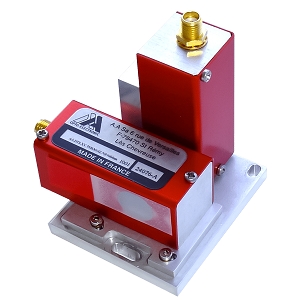

DTSXY-400-730声光偏转器实物图（AA Opto Electronic制造）

DTSXY-400-730

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DTSXY-400-730是AA Opto Electronic推出的一款声光偏转器，具备43 mrad/mrad²的扫描角度，声速650 m/s，以及735 nm的工作波长，RF功率小于2 W。更多详细信息请见下文。

DTSXY-400-730产品详细说明

产品详情

  • 部件编号
    DTSXY-400-730
  • 制造商
    AA Opto Electronic
  • 描述
    735 nm, TeO2晶体材料声光偏转器，衍射效率为50%

应用

  • 应用
    光学镊子, 生物医学诊断

光学规格

  • 轴配置
    双轴
  • 扫描角度
    43 mrad/mrad2
  • 光圈
    7.5 x 7.5 mm2
  • 输出偏振
    线性/每轴90度偏振翻转
  • 偏振
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化碲(TeO2)
  • 光谱带
    红色
  • 波长精度
    ±5 nm
  • 声速
    650 m/s
  • 工作波长
    735 nm

电气规格

  • 相关RF驱动器
    DRFA10Yxx, DDSPAxx, MPDSnCxx
  • 输入阻抗
    50 欧姆
  • 输入偏振
    线性/每轴90度偏振翻转
  • 分辨率
    350 x 350
  • 上升/下降时间
    1 µs/mm
  • RoHs
    是
  • 传输率
    >95%
  • VSWR
    <1.20:1
  • RF功率
    <2 W

其他规格

  • 访问时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    标准IN PRO 16, 紧凑型IN PRO 180

环境条件

  • 工作温度显示
    10至40摄氏度
  • 存储温度
    -40至65摄氏度

总结

  • 产品概述
    DTSXY-400-730是一款由AA Opto Electronic制造的高性能声光偏转器，适用于各种光学应用。它的工作波长为735 nm，适合在生物医学领域和光学镊子中使用。该产品具有双轴配置和高达43 mrad/mrad²的扫描角度，能够实现精确的光束控制。此外，DTSXY-400-730还具备出色的衍射效率，确保光束在不同应用中的高效传输。其小巧的设计和较轻的重量（仅60克）使其便于集成到各种系统中。
