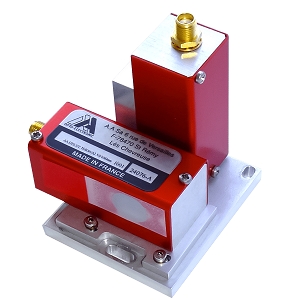

DTSXY-400-800声光偏转器实物图(AA Opto Electronic制造)

DTSXY-400-800

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

DTSXY-400-800是AA Opto Electronic推出的一款声光偏转器,具有44 mrad/mrad²的扫描角,声速为650 m/s,工作波长范围为780到820 nm,中心频率为36 MHz,RF功率小于2 W。更多细节可见下文。

DTSXY-400-800产品详细说明

产品详情

  • 部件编号
    DTSXY-400-800
  • 制造商
    AA Opto Electronic
  • 描述
    820 nm,TeO2晶体材料声光偏转器,具有50%的衍射效率

应用

  • 应用
    光学镊子,生物医学诊断

光学规格

  • 轴配置
    双轴
  • 扫描角
    44 mrad/mrad²
  • 孔径
    7.5 x 7.5 mm²
  • 输出极化
    线性/每轴90度极化翻转
  • 极化
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化碲(TeO2)
  • 光功率处理能力
    10 W/mm²
  • 光谱带
    红外
  • 声速
    650 m/s
  • 工作波长
    780到820 nm

电气规格

  • 关联RF驱动器
    DRFA10Yxx, DDSPAxx, MPDSnCxx
  • 输入阻抗
    50 Ohms
  • 输入极化
    线性/每轴90度极化翻转
  • 上升/下降时间
    1 µs/mm
  • RoHs
  • 传输率
    >95%
  • VSWR
    <1.20:1
  • 中心频率
    36 MHz
  • RF功率
    <2 W

其他规格

  • 访问时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    标准IN PRO 16,紧凑型IN PRO 180

环境条件

  • 工作温度范围
    10到40摄氏度
  • 存储温度范围
    -40到65摄氏度

总结

  • 产品概述
    DTSXY-400-800是一款高性能的声光偏转器,适用于多种光学应用,特别是在生物医学领域。它采用了二氧化碲(TeO2)作为声光材料,具有优越的光学特性和高效的衍射效率,能够在780到820 nm的波长范围内工作。该偏转器的双轴配置使得其在光学镊子和其他精密光学应用中表现出色。其重量仅为60克,且具备良好的环境适应能力,能够在10到40摄氏度的工作温度范围内稳定运行。DTSXY-400-800的设计考虑了高功率处理能力和优异的传输效率,非常适合现代光电技术的需求。
