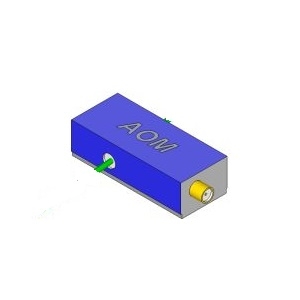

M1406-aQ175L-0p5声光调制器实物图(ISOMET制造)

M1406-aQ175L-0p5

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

M1406-aQ175L-0p5是来自ISOMET的一款声光调制器,适用于470到540 nm的光学波长,具有2.5 W的射频功率和2.5 W的光学功率,中心频率为175 MHz。该产品广泛应用于光电领域,能够满足多种实验和工业需求。

M1406-aQ175L-0p5产品详细说明

产品详情

  • 部件编号
    M1406-aQ175L-0p5
  • 制造商
    ISOMET
  • 描述
    VIS声光调制器,波长范围为470到540 nm

光纤参数

  • 光纤类型
    自由空间

连接与接口

  • 射频连接器
    SMA

通用参数

  • 声光材料
    石英晶体
  • 布拉格角
    7.5到8.2 mrad
  • 分离角
    15到16.3 mrad
  • 光束直径
    0.25 mm
  • 光学波长
    470到540 nm
  • 颜色
    蓝色
  • 声速
    5.7 mm / µsec
  • 有效孔径
    0.5 mm
  • 射频功率
    2.5 W
  • 光功率
    2.5 W
  • 对比度
    1000:1, 2000:1
  • 输入阻抗
    50 Ohms
  • 输入驻波比
    1.50:1
  • 峰值光功率
    5.0到6 W
  • 偏振
    垂直
  • 射频带宽
    40 MHz
  • 中心频率
    175 MHz
  • 备注
    插入损耗:3%,光路长度:10mm

总结

  • 产品概述
    M1406-aQ175L-0p5是一款高性能的声光调制器,适用于470到540 nm的光学波长。它具有2.5 W的射频功率和光功率,能够满足多种应用的需求,如激光调制、光通信和光谱分析。该调制器采用高质量的石英晶体材料,具有优良的对比度和低插入损耗,适合在实验室和工业环境中使用。其中心频率为175 MHz,支持多种连接方式,确保与其他光电设备的兼容性。无论是进行高精度的测量还是日常的光电实验,M1406-aQ175L-0p5都能提供可靠的性能和稳定的输出。
