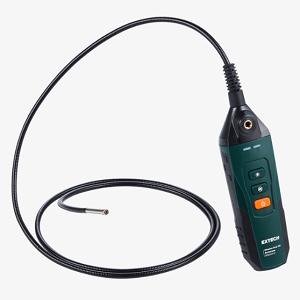

BR450W-D

BR450W-D

  • 请咨询
  • Teledyne FLIR
  • 内窥镜
  • 澳大利亚
  • 2025-09-17
  • 产品概述
    Teledyne FLIR的BR450W-D是一款高性能无线视频内窥镜,专为多种工业应用设计,包括建筑检查、汽车诊断和设备维护。在进阶技术的支持下,内窥镜具备广阔的视场和出色的图像质量,为用户提供高清晰度的真实视图。它的防护等级达到IP67,适合各种工作环境,且拥有长达5小时的续航能力,确保用户在现场检查时更加便捷与高效。无论是在深入管道、狭窄空间进行HVAC检查,还是用来诊断汽车问题,BR450W-D都能成为可靠的工具,助力行业专业人员提升工作效率。
  • 规格参数

    产品细节

    • 部件编号:

      BR450W-D

    • 制造商:

      Teledyne FLIR

    • 描述:

      5.5毫米双HD无线视频内窥镜

    连接与接口

    • 接口:

      Micro USB

    通用参数

    • 视场方向:

      前视 / 直视 (0°), 侧视 / 右角 (90°)

    • 景深:

      3至8厘米(前视),2至5厘米(侧视)

    • 视场角:

      68度

    • 电池:

      3.7 V锂离子电池

    • 类型:

      刚性内窥镜

    • 帧率:

      30 fps

    • 防护等级:

      IP54(主机),IP67(探头)

    • 工作时间:

      5小时

    • 分辨率:

      1280(H) x 720(V)

    • 保修期:

      2年

    环境条件

    • 工作温度:

      0至50摄氏度

    应用

    • 应用:

      建筑检查(HVAC、管道、电线、害虫控制)、汽车诊断及工厂维护(阀门、涡轮机、齿轮箱)

    物理特性

    • 探头/插入管直径:

      5.5毫米

    • 探头/插入管长度:

      1.5米

  • 产品应用
    1. 建筑检查(HVAC、管道、电线、害虫控制) 2. 汽车诊断 3. 工厂维护(阀门、涡轮机、齿轮箱)
  • 产品特征
    1. 双HD画质 2. 适应多种应用场景 3.无线操作与便捷接口
