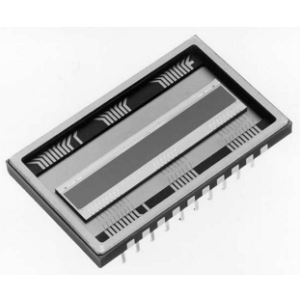

CCD40-11CCD图像传感器实物图(Teledyne e2v制造)

CCD40-11

厂商: Teledyne e2v

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

Teledyne e2v的CCD40-11是一款CCD图像传感器,具有38.1 fps的帧率和420到1060 nm的光谱范围。该传感器特别适合需要高质量成像的应用,提供了优异的图像品质和灵活的应用选择。

CCD40-11产品详细说明

产品详情

  • 部件号
    CCD40-11
  • 制造商
    Teledyne e2v
  • 描述
    0.1 MP 38.1 fps 陶瓷封装背照式全帧传感器

通用参数

  • 像素数:
    0.1 MP
  • 分辨率
    1024(H) x 128(V)
  • 帧率:
    38.1 fps
  • 光谱范围
    420 to 1060 nm
  • 像素大小(H x V)
    26 µm x 26 µm
  • 封装
    陶瓷
  • 传感器类型
    背照式传感器, 全帧传感器
  • 帧架构
    全帧 (FF)
  • 动态范围
    75000:1
  • 色彩
    可见光, 近红外
  • 电荷转移效率:
    99.999% (并行), 99.9993% (串行)
  • 窗材料
    石英, 可拆卸玻璃
  • 有效图像面积
    26.6 x 6.7 mm2
  • 完整井容量
    700 Ke- (非翻转), 500 Ke- (高级翻转)
  • 封装尺寸
    32.89 x 20.07 mm
  • 峰值电荷储存
    500 ke-/pix
  • 像素读出频率:
    20 to 5000 kHz
  • 读出噪声:
    4 e-rms
  • 灵敏度
    1.5 mV/e-
  • 备注
    暗信号: 100 to 200 e-/pixel/s

温度

  • 工作温度显示
    73 to 323 K
  • 存储温度
    73 to 373 K

总结

  • 产品概述
    CCD40-11是Teledyne e2v推出的一款先进的CCD图像传感器,旨在为各种应用提供高质量的成像表现。它具有0.1 MP的像素数和38.1 fps的高帧率,能够捕捉清晰且细致的图像。此外,其宽广的光谱范围(420到1060 nm)使其能够在多种光照条件下工作,包括可见光和近红外。该传感器的背照式设计和高动态范围技术相结合,确保了在不同应用场景下的高效性能。配合陶瓷封装和小尺寸像素,这款传感器特别适合用于工业成像、医疗成像和科学研究等领域。
