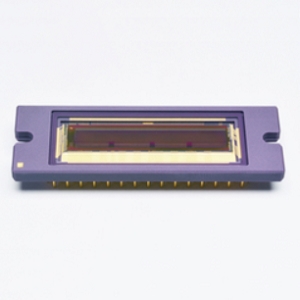

S14772

收藏

S14772

价格 请咨询
品牌 Hamamatsu Photonics
分类 CMOS图像传感器
产地日本
更新日期 2025-10-30

产品概述

S14772是Hamamatsu Photonics推出的一款先进的CMOS图像传感器，工作光谱范围在400至1000 nm之间，非常适合多种应用，如机器视觉和电影检测。该传感器的特点包括高达225 MHz的数据速率，灵敏度范围从54到430 V/(lx·s)，以及高达2900倍的动态范围，确保在不同光照条件下均能提供清晰的图像。它的体积小巧，采用陶瓷封装，便于在设备内部集成和使用。同时，具有低噪声比（SNR 39到50 dB）和灵活的接口（SPI和LVDS），使其在复杂的系统中也能轻松适应。
规格参数
产品详情
- 部件编号:
  S14772
- 制造商:
  Hamamatsu Photonics
- 描述:
  400至1000 nm CMOS图像传感器，陶瓷封装
通用参数
- 分辨率:
  1 (H) x 2048 (V)
- 像素大小:
  14 x 14 µm
- 成像区域:
  28.672 mm (长度)
- 行速率:
  62.5 to 125 klines/
- 数据速率:
  225 MHz
- 灵敏度:
  54 to 430 V/(lx·s)
- 动态范围:
  380 to 2900倍
- 信噪比:
  39 to 50 dB
- ADC分辨率:
  10 Bit, 11 Bit
- 类型:
  线性图像传感器
- 时钟频率:
  36.5 to 38.5 MHz
- 供电电压:
  3.15 to 3.45 V
- 封装类型:
  陶瓷
- 注意:
  光谱响应范围：400至1000 nm
连接与接口
- 接口:
  SPI, LVDS
应用
- 应用:
  机器视觉，电影检测，印刷电路板外观检查，印刷检查
物理特性
- 封装:
  陶瓷
温度
- 工作温度:
  -5到70摄氏度
- 存储温度:
  -10到70摄氏度
产品应用

1. 机器视觉 2. 电影检测 3. 印刷电路板外观检查 4. 印刷检查
产品特征

1. 灵敏度高 2. 动态范围广 3. 低噪声比 4. 高数据速率 5. 适用各种射光谱范围
产品详细描述

400至1000 nm范围的CMOS图像传感器，具有陶瓷封装。
