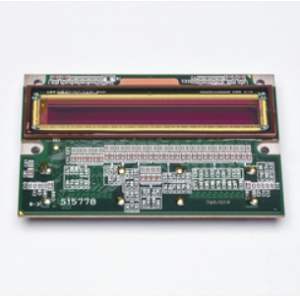

S15778

收藏

S15778

价格 请咨询
品牌 Hamamatsu Photonics
分类 CMOS图像传感器
产地日本
更新日期 2025-10-30

产品概述

S15778 CMOS图像传感器是由Hamamatsu Photonics推出的一款高性能成像设备，适用于多种工业和消费电子应用。它的工作波长范围为400到1000 nm，使其在可见光和近红外光谱中均具有出色的表现。该传感器具有超高的分辨率，能够清晰捕捉图像，支持高达360 MHz的数据速率，保证了及时的图像传输。同时，出色的灵敏度使得即使在低光照环境下也能获得良好的成像效果。800到2000倍的动态范围和32到44 dB的信噪比，进一步增强了其图像质量，使得产品在机器视觉、胶卷及印刷电路板检查等领域得到了广泛应用。
规格参数
产品详情
- 部件编号:
  S15778
- 制造商:
  Hamamatsu Photonics
- 描述:
  400到1000 nm CMOS图像传感器，PCB封装
通用参数
- 分辨率:
  1 (H) x 8192 (V)
- 像素大小:
  7 x 7 µm
- 成像区域:
  57.344 mm (长度)
- 行速率:
  50 到 100 klines/s
- 数据速率:
  360 MHz
- 灵敏度:
  44k DN/(lx·s), 440 V/(lx·s)
- 动态范围:
  800 到 2000倍
- 信噪比:
  32 到 44 dB
- ADC分辨率:
  10 Bit, 11 Bit
- 类型:
  线性成像传感器
- 时钟频率:
  29 到 31 MHz
- 供电电压:
  3.15 到 3.45 V
- 封装类型:
  PCB
- 备注:
  光谱响应范围：400到1000 nm
应用
- 应用:
  机器视觉，胶卷检查，印刷电路板外观检查，印刷检查
物理特性
- 封装:
  PCB
温度
- 工作温度:
  -5到70摄氏度
- 存储温度:
  -10到70摄氏度
产品应用

1. 机器视觉 2. 胶卷检查 3. 印刷电路板外观检查 4. 印刷检查
产品特征

1. 分辨率高达1(H)x8192(V) 2. 数据速率为360 MHz 3. 灵敏度达到44k DN/(lx·s)和440 V/(lx·s) 4. 动态范围可达800到2000倍 5. 32到44 dB的信噪比 6. 支持10 Bit和11 Bit的ADC分辨率
