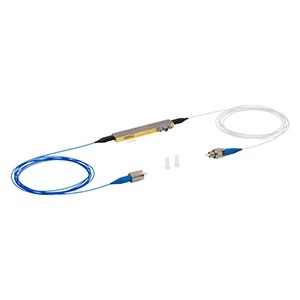

LNA2322

收藏

LNA2322

价格 请咨询
品牌 Thorlabs Inc
分类电光强度调制器
产地美国
更新日期 2025-09-14

产品概述

LNA2322是Thorlabs Inc推出的一款创新电光强度调制器，专为高频应用设计，具有10到14 GHz的电光带宽，适合用于光通信和信号处理等领域。其工作波长范围为1525 nm至1605 nm，能够满足多种光信号调制需求。该产品配备了内置光电探测器，使其在性能上更加优越，插入损耗低至4 dB，确保信号的高效传输。LNA2322的设计还考虑了环境适应性，工作温度范围为0至70摄氏度，适合在多种环境条件下使用。无论是在实验室还是在实际应用中，LNA2322都能提供可靠的性能，是光电行业中不可或缺的高性能设备。
规格参数
产品详情
- 部件编号:
  LNA2322
- 制造商:
  Thorlabs Inc
- 描述:
  具有内部光电探测器的10 GHz光强调制器，X切，FC/PC连接器，1525 nm - 1605 nm
电气规格
- 电光（EO）带宽:
  10到14 GHz
- RF半波（Vpi）电压:
  4.5到6.5 V@1 GHz
- DC半波（Vpi）电压:
  6.5到10 V@1 GHz（偏置）
- RF连接器（输入）:
  SMP, SMP - 公头
- 反射系数（|S11|）:
  -12到-10 dB
- 工作频率范围:
  DC到15 GHz
- DC偏置电压（Vpi）（@ 1 kHz）:
  6.5到10 V
- S11（高达10 GHz）:
  -12到-10 dB
- 反向偏置电压:
  -5.5到-3 V
- 光电二极管响应度:
  0.1到0.5 mA/mW
光学规格
- 工作波长:
  1525到1605 nm
- 光输入功率:
  100 mW
- 插入损耗:
  4 dB
- 晶体:
  锂铌酸盐（LiNbO3）
- 晶体方向:
  X切
- 光连接器:
  FC/PC
- 光学消光比:
  20 dB
- 光学回损:
  40 dB
环境条件
- 工作温度:
  0到70摄氏度
- 储存温度:
  -40到85摄氏度
光纤参数
- 输入光纤:
  保持偏振（PANDA）
- 输出光纤:
  单模（SMF-28）
- 光纤护套:
  （直径）900 µm
- 光纤引线长度:
  1.5 m
- 类型（光纤耦合）:
  光纤耦合
产品应用

1. 光通信系统 2. 信号处理 3. 光信号调制 4. 测试和测量设备
产品特征

1. 高带宽（10到14 GHz） 2. 内置光电探测器 3. 高插入损耗（4 dB） 4. 适用宽波长范围（1525到1605 nm）
产品详细描述

这是一个具有内部光电探测器的10 GHz光强调制器，适用于1525 nm - 1605 nm波段。
