  4. LNX1040A

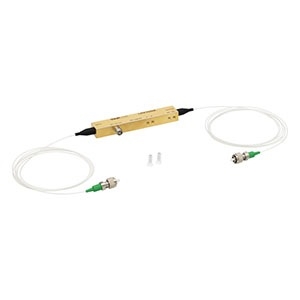

LNX1040A电光强度调制器实物图（Thorlabs Inc制造）

LNX1040A

厂商: Thorlabs Inc
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

LNX1040A是Thorlabs Inc推出的一款电光强度调制器，具有30到35 GHz的电光带宽，RF半波电压为3.9到4.2 V@1 GHz，DC半波电压为6到7 V@1 GHz（偏置），RF输入功率为25 dBm，工作频率范围为DC到40 GHz。

LNX1040A产品详细说明

产品详情

  • 部件编号
    LNX1040A
  • 制造商
    Thorlabs Inc
  • 描述
    40 GHz强度调制器，X切，FC/APC连接器，1030 nm - 1090 nm

电气规格

  • 电光（EO）带宽
    30到35 GHz
  • RF半波（Vpi）电压
    3.9到4.2 V@1 GHz
  • DC半波（Vpi）电压
    6到7 V@1 GHz（偏置）
  • RF连接器（输入）
    1.85 mm（V），1.85 mm（V）- 母头
  • 反射系数（|S11|）
    -7 dB
  • RF输入功率
    25 dBm
  • 工作频率范围
    DC到40 GHz
  • DC偏置电压（Vpi）（@ 1 kHz）
    6到7 V
  • DC端口输入电阻
    1 MOhms
  • S11（高达40 GHz）
    -7 dB

光学规格

  • 工作波长
    1030到1090 nm
  • 光学输入功率
    350 mW
  • 插入损耗
    4.5到5 dB
  • 晶体
    铌酸锂（LiNbO3）
  • 晶体方向
    X切
  • 光学连接器
    FC/APC
  • 光学消光比
    20 dB
  • 光学回损
    30到40 dB
  • Chirp
    -0.1到0.1

环境条件

  • 工作温度
    10到60摄氏度
  • 存储温度
    -40到85摄氏度

应用

  • 应用
    量子光学，模拟调制高达40 GHz，光纤射频（RFOF）和微波光子学，高速电信，YDFA脉冲产生，测试与测量

光纤参数

  • 光纤外壳
    （直径）900 µm
  • 光纤引线长度
    >0.7到1.3 m
  • 光纤模式
    PM98-U40D-H（PANDA极化保持）
  • 类型（光纤耦合）
    光纤耦合

总结

  • 产品概述
    LNX1040A是由Thorlabs Inc制造的一款高性能电光强度调制器，专为满足现代光电应用的需求而设计。该设备支持高达40 GHz的工作频率，适合于量子光学、模拟调制以及高速电信等领域。其采用铌酸锂晶体，具有优良的电光特性和低插入损耗，确保信号的高保真度。此外，该调制器的光学消光比高达20 dB，能够有效抑制不必要的光信号，提升系统的整体性能。无论是在实验室研究还是工业应用中，LNX1040A都能提供可靠的性能和优越的灵活性，是光电领域不可或缺的设备之一。
