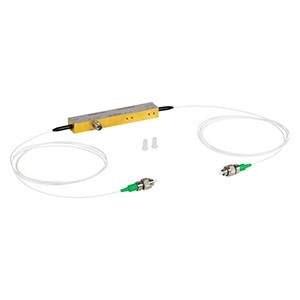

LNX8540A电光强度调制器实物图（Thorlabs Inc制造）

LNX8540A

厂商: Thorlabs Inc

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

LNX8540A是Thorlabs Inc推出的一款电光强度调制器，具有37到40 GHz的电光带宽，RF半波电压在4.8到5.3 V（1 GHz）之间，直流半波电压为6.5到7 V（1 GHz，偏置），RF输入功率为25 dBm，工作频率范围为直流到40 GHz。

LNX8540A产品详细说明

产品详情

部件编号

LNX8540A
制造商

Thorlabs Inc
描述

40 GHz强度调制器，X-Cut，FC/APC连接器，830 nm - 870 nm

电气规格

电光(EO)带宽

37到40 GHz
RF半波(Vpi)电压

4.8到5.3 V@1 GHz
直流半波(Vpi)电压

6.5到7 V@1 GHz(偏置)
RF连接器(输入)

1.85 mm (V)，1.85 mm (V) - 母头
反射系数(|S11|)

-10 dB到-5 dB
RF输入功率

25 dBm
工作频率范围

DC到40 GHz
直流偏置电压(Vpi) (@ 1 kHz)

6.5到7 V
直流端口输入电阻

1 MOhms
S11 (最多10 GHz)

-10 dB
S11 (最多40 GHz)

-5 dB

光学规格

工作波长

830到870 nm
光学输入功率

25 mW
插入损耗

4.5到5 dB
晶体

铌酸锂(LiNbO3)
晶体取向

X-Cut
光学连接器

FC/APC
光学消光比

20 dB
光学回损

30到40 dB
啁啾

-0.1到0.1

环境条件

工作温度

10到60摄氏度
存储温度

-40到85摄氏度

应用

应用

量子光学，模拟调制高达40 GHz，高速电信，WDM传输，测试与测量

光纤参数

输入光纤

PM85-U40D (PANDA偏振保持)
输出光纤

PM85-U40D (PANDA偏振保持)
光纤护套

(直径) 900 µm
光纤引出长度

>0.7到1.3 m
类型(光纤耦合)

光纤耦合

总结

产品概述

LNX8540A是Thorlabs Inc推出的一款高性能电光强度调制器，能够支持高达40 GHz的电光带宽，适用于多种光电应用。该设备的工作波长范围为830到870 nm，具有25 mW的光学输入功率，确保了高效的信号传输。其低插入损耗和高光学消光比使其在量子光学、高速电信以及WDM传输等领域表现出色。此外，LNX8540A的电气规格包括RF半波电压和直流半波电压，能够满足不同应用的需求。无论是在实验室测试还是在商业电信环境中，这款调制器都能提供可靠的性能，是光电行业中不可或缺的设备。

技术文档

规格书
点击下载规格书
