  4. MXER-LN-20-PD-P-P-FA-FA-40dB

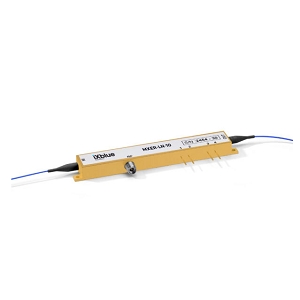

MXER-LN-20-PD-P-P-FA-FA-40dB电光强度调制器实物图（iXblue Photonics制造）

MXER-LN-20-PD-P-P-FA-FA-40dB

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

MXER-LN-20-PD-P-P-FA-FA-40dB是一款工作波长为1530至1625 nm的光电强度调制器，具有18至20 GHz的电光带宽，RF半波电压为5.5至6 V@50 kHz，DC半波电压为6.5至7 V，RF输入功率为28 dBm。该产品适用于多种光电应用。

MXER-LN-20-PD-P-P-FA-FA-40dB产品详细说明

产品详情

  • 部件编号
    MXER-LN-20-PD-P-P-FA-FA-40dB
  • 制造商
    iXblue Photonics
  • 描述
    1550 nm波段和20 GHz高消光比锂铌酸盐强度调制器

电气规格

  • 电光(EO)带宽
    18 to 20 GHz
  • RF半波(Vpi)电压
    5.5 to 6 V@50 kHz
  • DC半波(Vpi)电压
    6.5 to 7 V
  • 上升时间和下降时间
    20 to 25 ps
  • RF连接器(输入)
    K型，SMA
  • DC输入阻抗
    1 MOhms
  • 电气回波损耗
    -12 to -10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • DC消光比
    30 to 40 dB
  • 波动
    0.5 to 1 dB

光学规格

  • 工作波长
    1530 to 1625 nm
  • 光学输入功率
    13 mW
  • 插入损耗
    3.5 to 5 dB
  • 晶体
    锂铌酸盐 (LiNbO3)
  • 晶体取向
    X-Cut, Y-Cut
  • 光学连接器
    FC/APC
  • 光学回波损耗
    -45 to -40 dB
  • 啁啾
    -0.1 to 0.1

环境条件

  • 工作温度
    0 to 70 摄氏度
  • 存储温度
    -40 to 85 摄氏度

应用

  • 应用
    脉冲生成/选择，载波抑制，光纤传感器，脉冲应用

光纤参数

  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    MXER-LN-20-PD-P-P-FA-FA-40dB是一款来自iXblue Photonics的高性能光电强度调制器，主要用于1550 nm波段的应用。它具有高达20 GHz的电光带宽和优越的消光比，适合用于脉冲生成、载波抑制以及光纤传感器等多种应用。该设备的RF输入功率可达28 dBm，并且在宽广的工作温度范围内表现稳定。其低插入损耗和良好的环境适应性使得它成为光电领域中不可或缺的组件。
