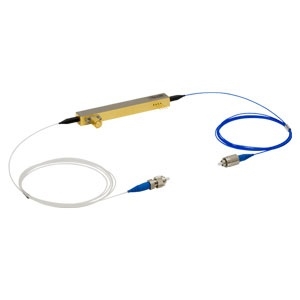

LNP4216

收藏

LNP4216

价格 请咨询
品牌 Thorlabs Inc
分类电光相位调制器
产地美国
更新日期 2025-09-19

产品概述

LNP4216是一款高性能的电光相位调制器，设计用于满足现代通信和传感应用的需求。它支持高达40 GHz的频率操作，适合高速数据传输和相干通信系统。该设备的波长范围为1260 nm至1625 nm，能够在不同的光学环境中实现优异的性能。LNP4216的插入损耗低至5至7.25 dB，确保信号的高质量传输。此外，它的电光带宽达到10 GHz，满足各种复杂的光学调制需求。无论是在实验室研究还是在工业应用中，LNP4216都是理想的选择，能够有效提高系统的整体性能。
规格参数
产品详情
- 部件编号:
  LNP4216
- 制造商:
  Thorlabs Inc
- 描述:
  低Vp相位调制器，FC/PC连接器，操作频率高达40 GHz，波长范围1260 nm - 1625 nm
电气规格
- RF半波电压:
  3.5至13 V
- RF电压(Vpi)@30 GHz:
  4.6至5.5 V
- RF输入功率:
  24 dBm
- 反射系数(|S11|):
  -12至-6 dB
- S11 (25至40 GHz):
  -8至-6 dB
- S11 (DC至25 GHz):
  -12至-10 dB
- 工作频率范围:
  DC至1 MHz
- RF电压(Vpi)@1 GHz:
  13 V
- RF电压(Vpi)@10 GHz:
  3.5 V
- 电光带宽:
  10 GHz
光学规格
- 光学回损:
  40 dB
- 插入损耗:
  5至7.25 dB
- 工作波长:
  1260至1625 nm
- 晶体:
  铌酸锂 (LiNbO3)
- 晶体取向:
  Z-Cut
- 光学输入功率:
  100 mW (特殊模式), 10 mW (普通模式)
环境条件
- 工作温度范围:
  0至70摄氏度
- 储存温度:
  -40至85摄氏度
光纤参数
- 输出光纤:
  单模
- 光纤引线长度:
  1.5 m
- 光纤类型:
  Panda光纤, SMF-28
- 输入光纤:
  偏振保持
- 类型(光纤耦合):
  是
连接与接口
- 光学连接器:
  FC/PC
- RF连接器(输入):
  2.92 mm (K) - 母头
应用
- 应用:
  高速通信的啁啾控制, 相干通信, 光学传感
产品应用

1. 高速通信的啁啾控制 2. 相干通信 3. 光学传感
产品特征

1. 工作频率高达40 GHz 2. 低插入损耗 3. 宽波长范围 4. 高电光带宽 5. 稳定的环境适应性
产品详细描述

这是一个低Vp相位调制器，适用于高达40 GHz的操作，波长范围为1260 nm至1625 nm。
