LNP4217

收藏

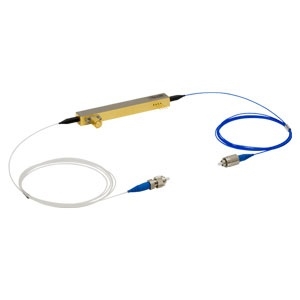

LNP4217

价格 请咨询
品牌 Thorlabs Inc
分类电光相位调制器
产地美国
更新日期 2025-09-19

产品概述

LNP4217 是一款由 Thorlabs Inc 生产的电光相位调制器，适用于高速通信和光学传感应用。该设备具备高达 40 GHz 的工作频率和 10 GHz 的电光带宽，为各种光学应用提供了极佳的性能。其插入损耗范围为 5 到 7.25 dB，确保信号传输的高效性。此外，LNP4217 支持广泛的波长范围，从 1260 nm 到 1625 nm，能够满足不同的应用需求。该相位调制器的设计考虑了多种光纤类型的兼容性，包括单模和保持偏振的光纤，使其在实际应用中更具灵活性。无论是用于相干通信还是光学传感，LNP4217 都是一个理想的选择。
规格参数
产品细节
- 部件编号:
  LNP4217
- 制造商:
  Thorlabs Inc
- 描述:
  无偏振器的低Vp相位调制器，FC/PC连接器，工作频率可达40 GHz，波长范围1260 nm - 1625 nm
电气规格
- RF 半波 (Vpi) 电压:
  3.5到13 V
- RF电压 (Vpi)@30 GHz:
  4.6到5.5 V
- RF输入功率:
  24 dBm
- 反射系数(|S11|):
  -12到-6 dB
- S11 (25到40 GHz):
  -8到-6 dB
- S11 (DC到25 GHz):
  -12到-10 dB
- 工作频率范围:
  DC到40 GHz
- RF电压 (Vpi)@1 GHz:
  13 V
- RF电压 (Vpi)@10 GHz:
  3.5 V
- 电光(EO)带宽:
  10 GHz
光学规格
- 光学回损:
  40 dB
- 插入损耗:
  5到7.25 dB
- 工作波长:
  1260到1625 nm
- 晶体:
  铌酸锂 (LiNbO3)
- 晶体取向:
  Z切
- 光学输入功率:
  100 mW
环境条件
- 工作温度显示:
  0到70摄氏度
- 储存温度:
  -40到85摄氏度
光纤参数
- 输出光纤:
  单模
- 光纤引线长度:
  1.5 m
- 光纤类型:
  Panda光纤, SMF-28
- 输入光纤:
  保持偏振
- 类型 (光纤耦合):
  是
连接与接口
- 光学连接器:
  FC/PC
- RF连接器(输入):
  2.92 mm (K) - 母头
应用
- 应用:
  高速通信的啁啾控制，相干通信，光学传感
产品应用

1. 高速通信的啁啾控制 2. 相干通信 3. 光学传感
产品特征

1. 工作频率高达40 GHz 2. 电光带宽10 GHz 3. 低插入损耗 4. 适用于多种光纤类型
产品详细描述

这是一款低Vp相位调制器，适用于高速通信。
