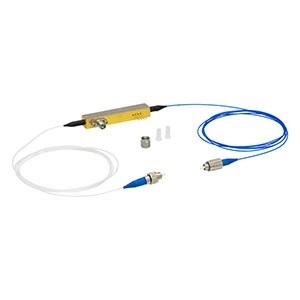

LNP6118

收藏

LNP6118

价格 请咨询
品牌 Thorlabs Inc
分类电光相位调制器
产地美国
更新日期 2025-09-19

产品概述

LNP6118是Thorlabs Inc推出的一款高性能电光相位调制器，专为高速通信应用设计。其工作波长范围为1260 nm到1625 nm，电光带宽高达35 GHz，使其在相干通信和光学传感领域表现出色。此设备具有7至10 V的RF半波电压，RF输入功率为24 dBm，确保在高速信号处理中的稳定性和可靠性。此外，该相位调制器的插入损耗仅为4到5.5 dB，适合与多种光纤类型兼容，特别是单模和保持偏振的光纤。其小型封装设计和FC/PC连接器使得安装和集成变得简便，广泛应用于现代光通信系统中。
规格参数
产品详情
- 部件编号:
  LNP6118
- 制造商:
  Thorlabs Inc
- 描述:
  40 GHz相位调制器，FC/PC连接器，1260 nm - 1625 nm，小型封装设计
电气规格
- RF半波(Vpi)电压:
  7到10 V
- RF电压(Vpi)@30 GHz:
  8.5到9.5 V
- RF输入功率:
  24 dBm
- 反射系数(|S11|):
  -12到-6 dB
- S11 (25到40 GHz):
  -8到-6 dB
- S11 (DC到25 GHz):
  -12到-10 dB
- 工作频率范围:
  DC到1 MHz
- RF电压(Vpi)@1 GHz:
  10 V
- RF电压(Vpi)@10 GHz:
  7 V
- 电光(EO)带宽:
  35 GHz
光学规格
- 光学回损:
  40 dB
- 插入损耗:
  4到5.5 dB
- 工作波长:
  1260到1625 nm
- 晶体:
  铌酸锂(LiNbO3)
- 晶体取向:
  Z切
- 光学输入功率:
  100 mW (非常规模式), 10 mW (常规模式)
环境条件
- 工作温度显示:
  0到70摄氏度
- 存储温度:
  -40到85摄氏度
光纤参数
- 输出光纤:
  单模
- 光纤引线长度:
  1.5 m
- 光纤类型:
  Panda光纤, SMF-28
- 输入光纤:
  保持偏振
- 类型(光纤耦合):
  是
连接与接口
- 光学连接器:
  FC/PC
- RF连接器(输入):
  1.85 mm (V) - 母头
应用
- 应用:
  高速通信的啁啾控制，相干通信，光学传感
产品应用

1. 高速通信的啁啾控制 2. 相干通信 3. 光学传感
产品特征

1. 具有高达40 GHz的电光带宽 2. 低插入损耗 3. 适用于多种波长范围 4. 兼容多种光纤类型
产品详细描述

这是一个40 GHz相位调制器，具有FC/PC连接器，工作波长范围为1260 nm至1625 nm，采用小型封装设计。
