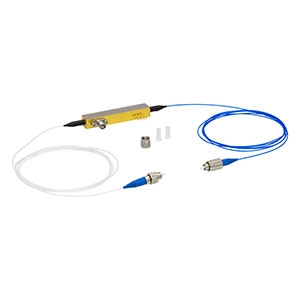

LNP6119

收藏

LNP6119

价格 请咨询
品牌 Thorlabs Inc
分类电光相位调制器
产地美国
更新日期 2025-09-19

产品概述

LNP6119电光相位调制器是Thorlabs Inc推出的一款高性能产品，专为高速通信领域设计。它的工作波长范围为1260到1625 nm，适用于多种光通信应用。该设备的RF半波电压在7到10 V之间，能够处理高达24 dBm的输入功率，同时具备35 GHz的电光带宽，确保信号的高效传输。插入损耗在4到5.5 dB之间，使其在光学性能上表现优异。此外，LNP6119还具备良好的环境适应性，工作温度范围为0到70摄氏度，存储温度可达-40到85摄氏度，适合各种严苛环境。无论是在相干通信还是光学传感领域，LNP6119都能提供卓越的性能和可靠性。
规格参数
产品详情
- 部件编号:
  LNP6119
- 制造商:
  Thorlabs Inc
- 描述:
  40 GHz相位调制器，无偏振器，FC/PC连接器，1260 nm - 1625 nm，小型封装
电气规格
- RF半波(Vpi)电压:
  7 to 10 V
- RF电压(Vpi)@30 GHz:
  8.5 to 9.5 V
- RF输入功率:
  24 dBm
- 反射系数(|S11|):
  -12 to -6 dB
- S11 (25 to 40 GHz):
  -8 to -6 dB
- S11 (DC to 25 GHz):
  -12 to -10 dB
- 工作频率范围:
  DC to 40 MHz
- RF电压(Vpi)@1 GHz:
  10 V
- RF电压(Vpi)@10 GHz:
  7 V
- 电光(EO)带宽:
  35 GHz
光学规格
- 光学回损:
  40 dB
- 插入损耗:
  4 to 5.5 dB
- 工作波长:
  1260 to 1625 nm
- 晶体:
  铌酸锂(LiNbO3)
- 晶体方向:
  Z-Cut
- 光学输入功率:
  100 mW
环境条件
- 工作温度范围:
  0 to 70 Degree C
- 存储温度:
  -40 to 85 Degree C
光纤参数
- 输出光纤:
  单模
- 光纤引线长度:
  1.5 m
- 光纤类型:
  Panda光纤，SMF-28
- 输入光纤:
  保持偏振
- 类型(光纤耦合):
  是
连接与接口
- 光学连接器:
  FC/PC
- RF连接器(输入):
  1.85 mm (V) - 女性
应用
- 应用:
  用于高速通信的啁啾控制、相干通信、光学传感
产品应用

1. 用于高速通信的啁啾控制 2. 相干通信 3. 光学传感
产品特征

1. 工作波长范围1260到1625 nm 2. RF半波电压范围7到10 V 3. 电光带宽达到35 GHz 4. 反射系数优良
产品详细描述

这是一个40 GHz的相位调制器，适用于高频通信
