  4. DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-DR

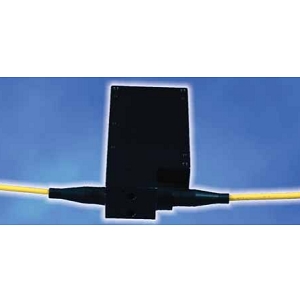

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-DR光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-DR

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-DR是一款来自OZ Optics Ltd.的光纤衰减器，具有波长依赖损失高达0.3 dB（衰减），衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回损为40 dB。

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-DR产品详细说明

产品详情

  • 部件编号
    DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-DR
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可调光衰减器，适用于1300/1550nm波长，配备1米长、3mm外径的9/125微米未终端单模光纤，返回损耗为40dB。设备配备内置步进电机驱动电子元件

通用参数

  • 波长依赖损失
    高达0.3 dB（衰减）

应用

  • 应用
    DWDM系统中的主动增益均衡、本地功率监测及反馈衰减器设置、比特错误测试、故障排查接收器及其他主动光纤组件、模拟长距离光纤传输、光纤光路设计

光纤参数

  • 光纤长度
    1 m
  • 光纤外套
    3 mm
  • 光纤模式
    单模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可调光衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回损
    40 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 偏振依赖损失
    高达0.05 dB
  • 偏振模色散(PMD)
    <0.01 ps
  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    高达2 W

总结

  • 产品概述
    DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-DR是一款来自OZ Optics Ltd.的先进电控可调光衰减器，专为1300nm和1550nm波长设计。其主要特点包括高达60 dB的衰减范围和极低的波长依赖损失，适用于各种光纤通信应用，如DWDM系统中的增益均衡和本地功率监测。这款设备采用1米长的单模光纤，确保了高效的信号传输和处理。内置的步进电机驱动电子元件使得调整衰减值更加精准，满足不同实验和应用需求。无论是在实验室还是实际应用中，DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-DR都能提供可靠的性能，是光电行业中不可或缺的工具。
