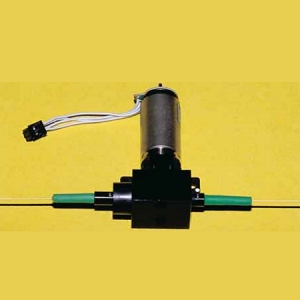

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/RS232光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/RS232

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/RS232是OZ Optics Ltd.推出的一款光纤衰减器，具备波长依赖损耗高达0.3 dB（衰减），可调衰减范围为1至60 dB，衰减分辨率为0.01 dB，插入损耗为1至2 dB，返回损耗为40 dB。更多详细信息请参见下方内容。

DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/RS232产品详细说明

产品详情

  • 部件编号
    DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/RS232
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可调衰减器，工作波长为1550nm，配有1米长、3mm外径的8/125微米未终止PM光纤，返回损耗为40dB。

通用参数

  • 波长依赖损耗
    高达0.3 dB（衰减）

应用

  • 应用
    主动增益均衡在DWDM系统中，本地功率监测和反馈衰减器设置，位错误测试，故障排除接收器和其他主动光纤元件，模拟长距离光纤传输，光纤光路设计

光纤参数

  • 光纤长度
    1 m
  • 光纤护套
    3 mm
  • 光纤模式
    保持极化

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1 to 60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1 to 2 dB
  • 返回损耗
    40 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 极化消光比
    20 dB, 25 dB, 30 dB
  • 极化依赖损耗
    高达0.05 dB
  • 极化模式色散（PMD）
    <0.01 ps
  • 工作波长
    1550 nm
  • 光学输入功率
    高达2 W

连接与接口

  • 接口
    RS/232

总结

  • 产品概述
    DD-100-11-1550-8/125-P-40-XX-3-1-485:1-6-MC/RS232是一款由OZ Optics Ltd.制造的先进光纤衰减器，主要用于精确控制光信号的强度。它在1550nm波长下工作，具备出色的性能，能够满足现代光纤通信系统的需求。其衰减范围从1 dB到60 dB，适合多种应用场景，如DWDM系统的增益均衡、功率监测和反馈设置等。此外，设备的RS/232接口使得与其他设备的连接更加便捷，适合在实验室和现场环境中使用。这款衰减器的设计考虑到了用户的操作便利性和高效性，非常适合光电行业的研究和应用。
