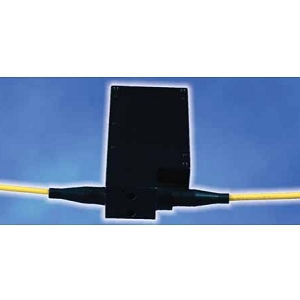

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-DR光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-DR

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-DR是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗高达0.3 dB（衰减）、衰减范围为1到40 dB、衰减分辨率为0.01 dB、插入损耗为2到4 dB、回波损耗为35 dB，适用于多种光纤应用场景。更多详细信息请见下文。

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-DR产品详细说明

产品细节

  • 部件编号
    DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-DR
  • 制造商
    OZ Optics Ltd.
  • 描述
    850nm电控可变衰减器，配有1米长、3mm外径的50/125微米未终止多模光纤，具有35dB的回波损耗。单元配有内置步进电机驱动电子设备

通用参数

  • 波长依赖损耗
    高达0.3 dB（衰减）

应用

  • 应用
    在DWDM系统中的主动增益均衡，本地功率监测和反馈衰减器设置，误码测试，故障排除接收器和其他主动光纤组件，模拟长距离光纤传输，光纤光学设备设计

光纤参数

  • 光纤长度
    1 m
  • 光纤护套
    3 mm
  • 光纤模式
    多模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到40 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    2到4 dB
  • 回波损耗
    35 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 偏振模式色散(PMD)
    <0.01 ps
  • 工作波长
    850 nm, 1300 nm
  • 光学输入功率
    高达50 mW

总结

  • 产品概述
    DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-DR是OZ Optics Ltd.推出的一款电控可变光纤衰减器，专为850nm和1300nm波长设计。它提供高达40 dB的衰减能力，并具有极高的衰减精度和分辨率，适合用于各种光纤通信应用。该设备的设计考虑到了现代光纤网络的需求，能够有效地进行功率监测和反馈，同时支持多种光纤模式。该衰减器的内置步进电机驱动使其操作更加便捷，适合用于DWDM系统中的增益均衡、误码测试及故障排除等场景。无论在实验室还是实际应用中，DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-DR都能提供可靠的性能和灵活的使用体验。
