  4. DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/IIC

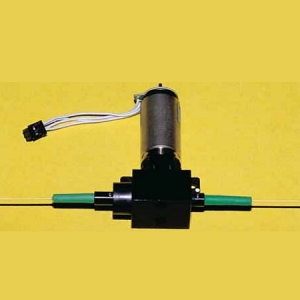

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/IIC光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/IIC

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/IIC是OZ Optics Ltd.生产的一款光纤衰减器，具有波长相关损耗高达0.3 dB（衰减）、1至40 dB的衰减范围、0.01 dB的衰减分辨率、2至4 dB的插入损耗和35 dB的回波损耗。

DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/IIC产品详细说明

产品细节

  • 零件编号
    DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/IIC
  • 厂家
    OZ Optics Ltd.
  • 描述
    850/1300nm波长电控可调光衰减器，带有1米长、3mm外径的50/125微米未端接多模光纤，回波损耗为35dB。设备将在850/1300nm下进行校准，并配有I2C接口

通用参数

  • 波长相关损耗
    最高0.3 dB（衰减）

应用

  • 应用
    DWDM系统中的主动增益均衡，本地功率监测和反馈衰减器设置，位错误测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤光学设计

光纤参数

  • 光纤长度
    1 m
  • 光纤护套
    3 mm
  • 光纤模式
    多模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可调光衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1至40 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    2至4 dB
  • 回波损耗
    35 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 偏振相关损耗
    最高0.05 dB
  • 偏振模态色散（PMD）
    <0.01 ps
  • 工作波长
    850 nm, 1300 nm
  • 光学输入功率
    最高50 mW

连接与接口

  • 接口
    I2C

总结

  • 产品概述
    这款DD-100-11-850/1300-50/125-M-35-XX-3-1-485:1-6-MC/IIC电控可调光衰减器由OZ Optics Ltd.生产，专为850nm和1300nm波长设计，适用于多模光纤。其衰减范围从1 dB到40 dB，具有高达0.3 dB的波长相关损耗，确保在光纤通信系统中的高效性与可靠性。设备还配备了I2C接口，便于与其他电子设备进行连接与控制，非常适合在DWDM系统中使用。此外，该衰减器在故障排除和性能测试中也展现出其优良的性能，是光电行业中不可或缺的工具。
