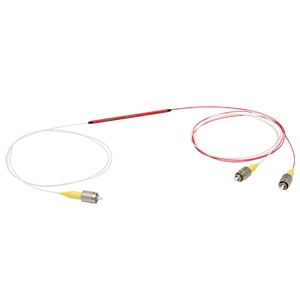

TW670R3F1光纤耦合器实物图(Thorlabs Inc制造)

TW670R3F1

厂商: Thorlabs Inc

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

TW670R3F1是Thorlabs Inc推出的一款光纤耦合器,工作波长范围为595到745 nm,直接性为60 dB,光学功率为300 mW,插入损耗为1.8到7 dB,回波损耗为60 dB。这款耦合器非常适合需要高效率和稳定性的光纤应用。

TW670R3F1产品详细说明

产品详情

  • 部件编号
    TW670R3F1
  • 制造商
    Thorlabs Inc
  • 描述
    1x2宽带光纤耦合器,670 ± 75 nm,75:25分光比,FC/PC连接器

通用参数

  • 配置
    1X2
  • 波长
    595到745 nm
  • 耦合比
    75:25
  • 直接性
    60 dB
  • 光功率
    300 mW
  • 过量损耗
    0.3 dB
  • 插入损耗
    1.8到7 dB
  • 连接器
    FC/PC
  • 回波损耗
    60 dB
  • 耦合容差
    ±3.75%
  • RoHS
  • 拉伸强度
    10 N
  • 均匀性
    1.0 dB
  • 偏振依赖损耗
    0.2 dB
  • 尺寸
    Ø0.12" x 2.95" (Ø3.2 mm x 75 mm)
  • 备注
    截止波长: 570 ± 30 nm,带宽: ±75 nm

光纤参数

  • 光纤耦合
    630 HP
  • 光纤长度
    0.8 m
  • 光纤模式
    单模

温度

  • 工作温度
    -40到85摄氏度
  • 存储温度
    -40到85摄氏度

总结

  • 产品概述
    TW670R3F1光纤耦合器是一款高性能的光电产品,广泛应用于光通信系统、光纤传感器和光纤测试设备。它的工作波长范围为595到745 nm,具有高达300 mW的光功率,确保了信号的有效传输。其优越的直接性和低插入损耗使其成为高精度光纤连接的理想选择。此外,该产品的设计考虑了温度的适应性,能够在-40到85摄氏度的环境下稳定运行。无论是在实验室研究还是工业应用中,TW670R3F1都能提供卓越的性能,满足用户的各种需求。
