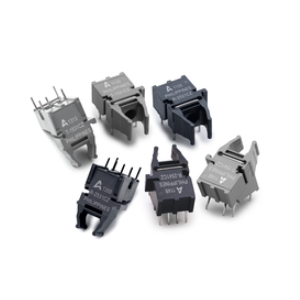

AFBR-1531CZ光纤发射器实物图(Broadcom制造)

AFBR-1531CZ

厂商: Broadcom

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

AFBR-1531CZ是Broadcom推出的一款光纤发射器,工作波长范围为630到685 nm,输出光功率在-18到2 dBm之间,具有13到30 ns的上升时间和7到30 ns的下降时间。该产品适用于工业控制和工厂自动化等多个领域。

AFBR-1531CZ产品详细说明

产品详情

  • 零件编号
    AFBR-1531CZ
  • 制造商
    Broadcom
  • 描述
    -18到2 dBm光功率LED发射器,波长范围630到685 nm

应用场景

  • 应用
    工业控制和工厂自动化,5-Mbaud系统及以下的光发射器和接收器,串行现场总线,系统内部链路板对板,机架对机架,RS-232和RS-485的延伸,高压隔离,消除接地

电气规格

  • 击穿电压
    9到20 V(反向输入击穿电压)
  • 二极管电容
    30到70 pF
  • 正向电压
    1.4到2.3 V
  • 正向电流
    3到30 mA(正向输入电流)

光学规格

  • 波长范围
    630到685 nm
  • 输出光功率
    -18到2 dBm
  • 上升时间
    13到30 ns
  • 下降时间
    7到30 ns
  • 光学上升/下降时间
    13到30 ns(上升),7到30 ns(下降)

通用参数

  • 发射器类型/源
    发光二极管(LED)
  • 距离/范围
    最长58 m
  • 数据速率
    DC到5 Mbaud
  • 光纤核心直径
    200 µm
  • 包装类型
    模块
  • 光纤长度
    1 mm
  • 材料
    塑料包覆硅石(PCS)
  • 包装
    模块
  • RoHs
  • 光谱宽度
    20 nm

连接与接口

  • 接口
    RS-232,RS-485
  • 光学连接器
    双工

环境条件

  • 工作温度显示
    -40到95摄氏度
  • 存储温度
    -40到95摄氏度

总结

  • 产品概述
    AFBR-1531CZ是一款高性能的光纤发射器,适用于多种工业应用。它的波长范围为630到685 nm,输出光功率在-18到2 dBm之间,使其能够满足不同光通信需求。该发射器的上升时间和下降时间分别为13到30 ns和7到30 ns,确保了快速的数据传输能力。AFBR-1531CZ还具有良好的耐高温性能,工作温度范围为-40到95摄氏度,适合在严苛环境下使用。无论是在工厂自动化、工业控制还是光通信系统中,AFBR-1531CZ都能提供可靠的性能,是您光电系统的理想选择。
