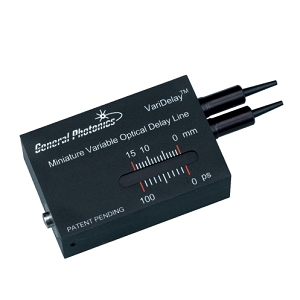

VDL-002光学延迟线实物图(Luna Innovations制造)

VDL-002

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

VDL-002是来自Luna Innovations的一款可调光学延迟线,工作波长为840, 1060, 1310, 1550,以及1260 - 1650 nm。该设备提供两种型号,光学延迟范围为0 - 100 ps或0 - 250 ps,延迟稳定性为0.15 ps。其插入损耗为1 dB,回损为55 dB,光学损坏功率阈值为300 mW,消光比超过18 dB。此光学延迟线可以消除高频和宽带信号RF相位移器的VSWR问题,特别是在40和100 Gbps的情况下。

VDL-002产品详细说明

产品详情

  • 零件编号
    VDL-002
  • 制造商
    Luna Innovations
  • 描述
    840, 1060, 1310, 1550 和 1260 - 1650 nm 可调光学延迟线

应用

  • 应用
    相干检测系统, 光学时分复用 (OTDM), 光学相干断层扫描 (OCT), 光学干涉测量, 光学傅里叶谱分析, 光纤传感器

通用参数

  • 工作波长
    SM: 1260 to 1650 nm, 840 nm, 1060 nm, PM: 1310 nm, 1550 nm, 840 nm, 1060 nm
  • 配置
    光纤耦合
  • 延迟范围
    0 to 250 ps
  • 包装类型
    带连接器的模块
  • 类型
    手动可调
  • 尺寸
    2.2 x 1.46 x 0.72 英寸, 3.15 x 1.46 x 0.72 英寸
  • 消光比
    18 dB
  • 光学功率处理
    300 mW(损坏功率)
  • 光学回损
    50 dB
  • 偏振相关损耗
    0.1 to 0.2 dB
  • 插入损耗
    1 dB

温度

  • 工作温度范围
    -15 to 50 摄氏度
  • 存储温度范围
    -40 to 60 摄氏度

光纤参数

  • 光纤连接器
    FC/PC, FC/APC
  • 光纤类型
    单模/保持偏振

总结

  • 产品概述
    VDL-002可调光学延迟线是Luna Innovations推出的一款高性能设备,适用于多种光学应用。它具有多个工作波长选项,包括840 nm、1060 nm、1310 nm、1550 nm和1260 - 1650 nm,提供灵活的延迟范围和高稳定性。该设备不仅插入损耗低,且在高频和宽带信号应用中表现优异,能够有效解决相位移器的VSWR问题。VDL-002的设计考虑了多种光纤连接方式,适应性强,能够满足不同用户的需求,广泛应用于相干检测、光学时分复用、光学相干断层扫描等领域。
