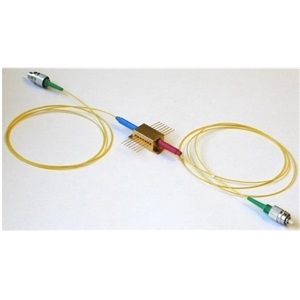

OD-SOA155GH-NW00光放大器实物图（Skyastar Technologies制造）

OD-SOA155GH-NW00

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

OD-SOA155GH-NW00是一款1550nm的高输出半导体光放大器，具有出色的性能和稳定性，适用于多种光电应用。其蝴蝶封装设计使得安装和集成更加方便，并且提供了优秀的输出功率和增益特性。

OD-SOA155GH-NW00产品详细说明

产品详细信息

  • 部件编号
    OD-SOA155GH-NW00
  • 制造商
    Skyastar Technologies
  • 描述
    1550nm高输出半导体光放大器，采用蝴蝶封装

通用参数

  • 放大器类型
    半导体光放大器 (SOA)
  • 连接器
    FC/APC
  • 输出类型
    CW, 脉冲
  • 封装类型
    蝴蝶, 带光纤模块
  • 偏振消光比
    18 dB
  • 冷却
    热电冷却 (TEC)
  • 输入功率
    -20 dB
  • 噪声系数
    9至10 dB
  • 饱和输出功率
    23.01至23.97 dBm
  • 封装
    14针蝴蝶封装
  • 偏振依赖性
    是
  • 光谱宽度 (FWHM)
    50至70 nm
  • 热敏电阻电阻值
    9500至10500 欧姆
  • 增益
    20 dB
  • 工作电流
    1至2 A
  • 输出功率
    23.01至23.97 dBm(饱和)
  • 供电电压 (DC)
    2.5至3 V
  • 波长范围
    1540至1560 nm

应用

  • 应用
    FMCW LiDAR, 长途传输, 光学传感器

环境条件

  • 工作温度
    -40至70摄氏度
  • 存储温度
    -55至85摄氏度

光纤参数

  • 光纤耦合
    是
  • 光纤直径
    0.9 mm (包层直径) / 155 µm (核心直径)
  • 光纤模式
    保持偏振
  • 光纤类型
    PM155
  • 光纤长度
    1000 mm

总结

  • 产品概述
    OD-SOA155GH-NW00是一款高性能的1550nm半导体光放大器，特别适用于FMCW LiDAR、长途光信号传输和光学传感器等应用。它采用蝴蝶封装设计，便于集成和安装，具有出色的输出功率和增益，能够满足各种光电系统的需求。该放大器的输入功率范围为-20 dB，噪声系数在9到10 dB之间，确保在高要求的应用中提供稳定的性能。其工作温度范围从-40到70摄氏度，适应性强，适合各种环境条件。
