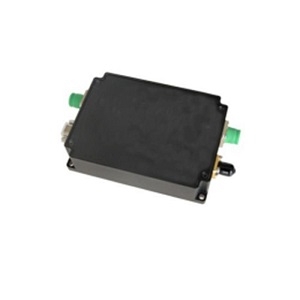

SOAM-1550-M-OO-CC-FF-CC光放大器实物图(Seagnol Photonics制造)

SOAM-1550-M-OO-CC-FF-CC

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

SOAM-1550-M-OO-CC-FF-CC是Seagnol Photonics推出的一款1550nm半导体光放大器模块,具有输入功率范围为-25到10 dBm、噪声系数为7.5到9 dB、饱和输出功率为23 dBm等特点。该模块适用于各种光电应用,提供可靠的光信号放大解决方案。

SOAM-1550-M-OO-CC-FF-CC产品详细说明

产品详情

  • 部件编号
    SOAM-1550-M-OO-CC-FF-CC
  • 制造商
    Seagnol Photonics
  • 描述
    1550nm半导体光放大器模块

通用参数

  • 3dB波长带宽
    40 nm
  • 放大器类型
    半导体光放大器 (SOA), 光线路放大器
  • 连接器
    FC/APC, FC/UPC, SMA
  • 输出类型
    脉冲
  • 中心波长
    1525到1565 nm
  • 封装类型
    模块
  • 偏振
    随机
  • 偏振依赖增益
    0.5到1 dB
  • 偏振消光比
    50 dB
  • 输入功率
    -25到10 dBm
  • 噪声系数
    7.5到9 dB
  • 饱和输出功率
    23 dBm
  • 接口
    RS232
  • 封装
    模块
  • 偏振依赖性
  • 脉冲宽度
    5到500 ns
  • 小信号增益
    15 dB
  • 热敏电阻电阻
    9.5到10.5 kOhms
  • 工作电流
    250到300 mA
  • 供电电压 (DC)
    DC到12 V
  • 波长范围
    1525到1565 nm
  • 备注
    开关特性(上升/下降时间):2到3 ns,脉冲频率:1 kHz到5 MHz,调制信号格式:TTL/LVTTL

应用

  • 应用
    光线路放大器,光学非线性应用,光电集成,WDM系统

环境条件

  • 工作温度
    -10到60摄氏度
  • 存储温度
    -40到85摄氏度

光纤参数

  • 光纤耦合
  • 光纤模式
    单模
  • 光纤长度
    0.2到2 m

总结

  • 产品概述
    SOAM-1550-M-OO-CC-FF-CC是一款由Seagnol Photonics推出的高性能光放大器,适用于各种光电应用,尤其是在光线路放大和光学非线性领域。其工作波长为1550nm,具有优越的输入功率范围和噪声性能,确保在不同环境条件下的稳定运行。该模块支持多种连接器类型,兼容性强,适合与现有光纤系统结合使用。此外,SOAM-1550-M-OO-CC-FF-CC还具备出色的脉冲输出特性,适合高速数据传输和信号处理需求。无论是在通信、传感还是其他光电集成应用中,这款光放大器都能提供可靠的性能和灵活的解决方案。
