MD-20-B

收藏

MD-20-B

价格 请咨询
品牌 Optilab
分类光调制驱动器
产地美国
更新日期 2025-09-16

产品概述

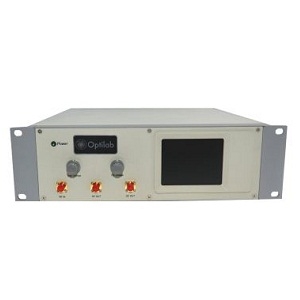

MD-20-B 是一款由 Optilab 生产的高性能光调制驱动器，适用于多种光电应用。其数据传输速率可高达15 Gb/s，增益范围在16 dB到26 dB之间，确保了高效的信号处理能力。此外，MD-20-B 具备快速的升降时间（35 ps），使其在高速通信和信号调制中表现出色。设备的输出电压为7.5 Vp-p，支持500 mV到1.5 V的差分输入电压，适合多种实验室和工业应用。无论是数字调制、模拟 RF 放大，还是光纤上的 RF 链路放大，MD-20-B 都是一个可靠的选择。其设计紧凑，便于在各种实验环境中使用，满足用户对高性能光调制驱动器的需求。
规格参数
产品详情
- 零件编号:
  MD-20-B
- 制造商:
  Optilab
- 描述:
  20 GHz调制驱动器 / RF放大器，台式
温度
- 工作温度显示:
  0到70摄氏度
- 存储温度:
  -45到100摄氏度
物理特性
- 包装尺寸:
  280 mm x 90 mm x 320 mm
应用
- 应用:
  22 Gb/s数字调制，DPSK驱动，模拟RF放大至22 GHz，光纤上的RF链路放大，通用实验室测试
通用参数
- 数据速率:
  高达15 Gb/s
- 增益:
  16 dB到26 dB
- 上升/下降时间:
  上升时间: 35 ps
- 包装类型:
  台式
- 输出电压/幅度:
  7.5 Vp-p
- 差分/输入电压:
  500 mV到1.5 V
- 输入阻抗:
  50 Ohms
- 输入VSWR:
  1.60:1
- 带宽:
  20 GHz
- 噪声系数:
  11 dB
- 小信号增益:
  30 dB
- 频率:
  75 KHz到15 GHz
- 输出VSWR:
  2.00:1
- 群延迟:
  ± 25 ps
- RF连接器:
  K型连接器母头（输入/输出连接器）
- 饱和功率:
  >26 dBm
- P1dB:
  23 dBm
- 功耗:
  7 W
- 电源要求:
  10/220 VAC, 50/60 Hz
产品应用

1. 22 Gb/s 数字调制 2. DPSK 驱动 3. 模拟 RF 放大至 22 GHz 4. 光纤上的 RF 链路放大 5. 通用实验室测试
产品特征

1. 数据速率高达 15 Gb/s 2. 增益范围 16 dB 到 26 dB 3. 升降时间 35 ps 4. 输出电压 7.5 Vp-p 5. 适用于多种实验室测试
产品详细描述

MD-20-B 是一款高性能光调制驱动器，适用于多种应用场景。
