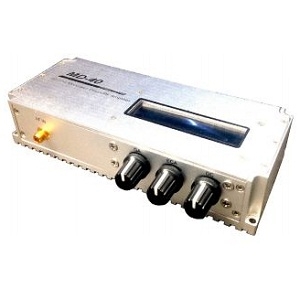

MD-40光调制驱动器实物图(Optilab制造)

MD-40

厂商: Optilab

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

MD-40是Optilab推出的一款光调制驱动器,具有40 Gb/s的数据传输速率和30 dB的增益,适用于各种光电应用。其工作温度范围为-20至60摄氏度,存储温度范围为-45至90摄氏度,适合实验室测试和高频信号放大。

MD-40产品详细说明

产品详情

  • 部件编号
    MD-40
  • 制造商
    Optilab
  • 描述
    40 GHz调制驱动器/RF放大器

温度

  • 工作温度显示
    -20至60摄氏度
  • 存储温度
    -45至90摄氏度

物理特性

  • 封装尺寸
    160 mm x 65 mm x 32.5 mm

应用

  • 应用
    光纤链路的RF放大,模拟RF放大至38 GHz,40 Gb/s数字调制,OC 768系统,一般实验室测试

通用参数

  • 数据速率
    40 Gb/s
  • 增益
    30 dB
  • 上升/下降时间
    上升时间:12 ps典型值
  • 封装类型
    带连接器的模块
  • 输出电压/幅度
    7.5 Vp-p
  • 差分/输入电压
    1.5 V
  • 供电电压
    12 VDC, 1A
  • 输入阻抗
    50 Ohms
  • 带宽
    32 GHz
  • 噪声系数
    6 dB
  • 小信号增益
    30 dB
  • 频率
    30 KHz至38 GHz
  • 输入回波损耗
    10 dB
  • 群延迟
    25 ps
  • RF连接器
    K型连接器母头,AC耦合(输入/输出连接器)
  • 饱和功率
    21.5 dBm
  • 输出回波损耗
    10 dB
  • P1dB
    21 dBm
  • 功耗
    2.5 W

总结

  • 产品概述
    MD-40是Optilab推出的一款高性能光调制驱动器,专为满足现代光电行业的需求而设计。它具有高达40 Gb/s的数据传输速率和30 dB的增益,非常适合用于光纤链路的RF放大和高频信号的处理。该设备的工作温度范围为-20至60摄氏度,存储温度可达-45至90摄氏度,这使得它在各种环境条件下都能稳定运行。MD-40还配备了多种连接选项和紧凑的封装设计,便于集成到各种实验室和工业应用中。无论是进行实验室测试,还是在复杂的通信系统中应用,MD-40都是一个理想的选择。
