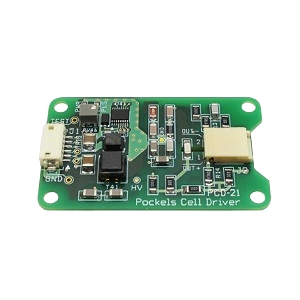

PCD-21P-2200波克尔电池驱动器实物图（TEO Technology制造）

PCD-21P-2200

厂商: TEO Technology

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

PCD-21P-2200是TEO Technology推出的一款Pockels电池驱动器，具有输出电压幅度为1.5到2.2 kV，供电电压为4.5到5.5 V（5V），下降时间为1.2到2.2 ns，负载电容为20 pF，触发电压为3到8 V（5 V）。

PCD-21P-2200产品详细说明

产品细节

零件编号

PCD-21P-2200
制造商

TEO Technology
描述

1.5到2.2 kV 1到2 ns 2 kHz 20 pF 双极Pockel电池驱动器

电气规格

输出电压幅度

1.5到2.2 kV
供电电压(直流)

4.5到5.5 V (5V)
下降时间

1.2到2.2 ns
负载电容

20 pF
触发电压

3到8 V (5 V)
直流供电电流

300到450 mA
输入阻抗

470欧姆

通用参数

幅度电压

1500到2200 V
重复频率

2 kHz
脉冲宽度

2到4 ns
上升时间

1到2 ns
输出类型

双极
数字信号

上升沿
输出脉冲电流

20 A
触发脉冲的输出脉冲延迟

10到15 ns
输出电压脉冲间的不稳定性

0.01
脉冲抖动

<0.1 ns
脉冲输出

纳秒级
技术

Q-开关
备注

无故障操作: >4 x 1011

物理特性

尺寸

30 x 50 x 8 mm

环境条件

操作温度显示

-40到60摄氏度

总结

产品概述

TEO Technology的PCD-21P-2200 Pockels电池驱动器是一款专为高压应用设计的设备，能够提供高达2.2 kV的输出电压。其快速的上升和下降时间使其非常适合用于激光系统中的脉冲调制和其他需要高精度控制的应用。该设备的负载电容为20 pF，支持频率高达2 kHz，能够满足现代实验室对快速响应和高稳定性的需求。此外，PCD-21P-2200的操作温度范围广，适应性强，是科研和工业应用的理想选择。

技术文档

规格书
点击下载规格书
