PCD-42-3800

收藏

PCD-42-3800

价格 请咨询
品牌 TEO Technology
分类波克尔电池驱动器
产地美国
更新日期 2025-09-19

产品概述

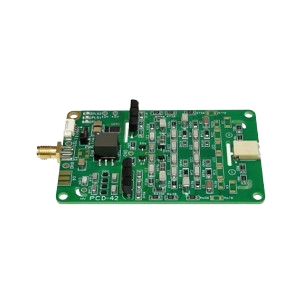

PCD-42-3800是TEO Technology推出的一款先进的Pockels电池驱动器，专为高电压应用设计。它具有2.6到3.8 kV的输出电压幅度，适用于各种光电技术领域。该驱动器的供电电压为12 ± 4 VDC，具备快速的下降时间（2 ± 1 ns），使其能够高效驱动负载电容在4到10 pF之间的设备。PCD-42-3800的触发电压为5 ± 0.5 V，确保了其在不同工作条件下的稳定性。此外，驱动器的设计考虑了脉冲输出的质量，具备小于0.2 ns的脉冲抖动，适合精确的光调制和激光系统应用。该产品的物理尺寸为80 x 50 x 15 mm，重量为100 g，适合多种安装环境。
规格参数
产品详情
- 部件编号:
  PCD-42-3800
- 制造商:
  TEO Technology
- 描述:
  2.6到3.8 kV 1000 Hz 4到10 pF Pockels电池驱动器
电气规格
- 输出电压幅度:
  2.6到3.8 kV
- 供电电压(DC):
  12 ± 4 VDC
- 下降时间:
  2 ± 1 ns
- 负载电容:
  4到10 pF
- 触发电压:
  5 ± 0.5 V
- 直流供电电流:
  500 mA
- 输入阻抗:
  50 Ohms
通用参数
- 幅度电压:
  2600到3800 V
- 重复频率:
  1000 Hz
- 脉冲宽度:
  2到600 ns
- 上升时间:
  2 ± 1 ns
- 数字信号:
  上升和下降沿
- 输出脉冲电流:
  20 A
- 触发脉冲的输出脉冲延迟:
  16 ± 3 ns
- 脉冲抖动:
  <0.2 ns
- 脉冲输出:
  纳秒级
- 脉冲形状:
  准矩形
- 备注:
  平台上的幅度不均匀性：<5%
物理特性
- 尺寸:
  80 x 50 x 15 mm
- 重量:
  100 g
环境条件
- 工作温度范围:
  -40到60摄氏度
产品应用

1. 高电压驱动应用 2. 激光系统 3. 光调制 4. 光通信
产品特征

1. 输出电压幅度高 2. 负载电容范围广 3. 下降时间短 4. 适应高频率操作
产品详细描述

这是TEO Technology的一款Pockels电池驱动器，输出电压幅度为2.6到3.8 kV。
