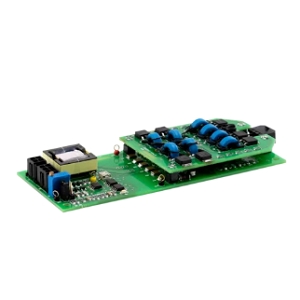

QBU-mini-1004波克尔电池驱动器实物图(OEM-TECH制造)

QBU-mini-1004

厂商: OEM-TECH

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

QBU-mini-1004是OEM-TECH推出的一款波克尔电池驱动器,具有输出电压幅度为0.4至1 kV、直流电源电压为24 VDC、下降时间为10 ns和15 ns、负载电容为11 pF、重复频率超过8 kHz的特点。该设备广泛应用于高级Q开关、光束切割和脉冲选择等领域。

QBU-mini-1004产品详细说明

产品详情

  • 部件编号
    QBU-mini-1004
  • 制造商
    OEM-TECH
  • 描述
    0.4至1 kV 10 ns, 15 ns >8 kHz 11 pF 双极波克尔电池驱动器

应用

  • 应用
    高级Q开关、光束切割、脉冲选择

电气规格

  • 输出电压幅度
    0.4至1 kV
  • 供电电压(直流)
    24 VDC
  • 下降时间
    10 ns, 15 ns
  • 负载电容
    11 pF
  • 高压操作电压
    400至1000 V
  • 输入电压
    24 VDC
  • 输入电流
    0.5 A
  • TTL信号
    外部

通用参数

  • 晶体材料
    β-钡硼酸盐(BBO)、磷酸二氢钾(KD*P)、钛酸钾(KTP)
  • 重复频率
    >8 kHz
  • 脉冲宽度
    200 ns至无限
  • 上升时间
    10 ns, 15 ns
  • 冷却方式
    空气冷却
  • 输出类型
    双极
  • 设计类型
    PCB
  • 抖动
    ±2 ns
  • 传播延迟
    150 ns
  • 技术
    Q开关
  • 工作模式
    外部TTL

物理特性

  • 尺寸
    140 x 50 x 20 mm (长 x 宽 x 高)
  • 重量
    <0.1 kg

环境条件

  • 工作温度范围
    10至40摄氏度
  • 存储温度
    -20至60摄氏度

总结

  • 产品概述
    QBU-mini-1004是一款由OEM-TECH制造的高性能波克尔电池驱动器,专为满足现代光电应用的需求而设计。该设备具有广泛的输出电压范围(0.4至1 kV)和高达8 kHz的重复频率,适用于高级Q开关、光束切割和脉冲选择等应用。其小巧的体积和轻便的重量使其易于集成到各种系统中。QBU-mini-1004还提供了多种晶体材料的支持,包括β-钡硼酸盐和钾钛酸盐,为用户提供了灵活的选择。设备的环境适应性强,支持在10至40摄氏度的工作温度范围内稳定运行,是实验室及工业应用的理想选择。

技术文档
