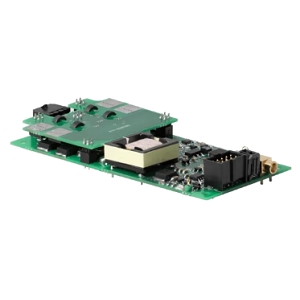

QBU-mini-SP-3012波克尔电池驱动器实物图（OEM-TECH制造）

QBU-mini-SP-3012

厂商: OEM-TECH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

QBU-mini-SP-3012是OEM-TECH推出的一款波克尔电池驱动器，具有1.2到3 kV的输出电压幅度，24 VDC的供电电压，下降时间小于10 ns，以及7 pF的负载电容，重复频率超过10 kHz。该驱动器适用于Q调制、脉冲选择和脉冲切割等激光应用。

QBU-mini-SP-3012产品详细说明

产品详情

部件编号

QBU-mini-SP-3012
制造商

OEM-TECH
描述

1.2到3 kV <10 ns, 7 ns >10 kHz 7 pF 双极波克尔电池驱动器

应用

应用

Q调制、脉冲选择、脉冲切割

电气规格

输出电压幅度

1.2到3 kV
供电电压（直流）

24 VDC
下降时间

<10 ns, 7 ns
负载电容

7 pF
高压操作电压

1200到3000 V
输入电压

24 VDC
输入电流

0.5 A
TTL信号

外部

通用参数

晶体材料

β-钡硼酸盐（BBO）、磷酸二氢钾（KD*P）、钛酸钾（KTP）
重复频率

>10 kHz
脉冲宽度

100到2000 ns
上升时间

<10 ns, 7 ns
冷却方式

空气冷却
输出类型

双极性
设计类型

PCB
抖动

<±0.2 ns
传播延迟

<40 ns
技术

Q调制
工作模式

外部TTL

物理特性

尺寸

102 x 50 x 20 mm (长 x 宽 x 高)
重量

<0.1 kg

环境条件

工作温度范围

10到40摄氏度
存储温度范围

-20到60摄氏度

总结

产品概述

QBU-mini-SP-3012是OEM-TECH开发的一款先进的波克尔电池驱动器，专为激光应用设计，能够提供高达3 kV的输出电压。其特点包括极快的下降时间（小于10 ns）和高达10 kHz的重复频率，适用于多种激光调制和脉冲处理应用。该驱动器支持多种晶体材料，如β-钡硼酸盐（BBO）、磷酸二氢钾（KD*P）和钛酸钾（KTP），使其在激光系统中具有广泛的兼容性。此外，QBU-mini-SP-3012的设计经过精心优化，具有轻巧的体积和优秀的散热性能，能够在多种环境条件下稳定工作，是高性能激光系统中不可或缺的组件。

技术文档

规格书
点击下载规格书
