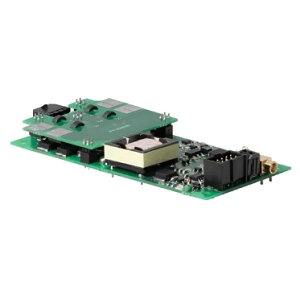

QBU-mini-SP-3514

收藏

QBU-mini-SP-3514

价格 请咨询
品牌 OEM-TECH
分类波克尔电池驱动器
产地德国
更新日期 2025-09-19

产品概述

QBU-mini-SP-3514 是一款来自OEM-TECH的高性能波克尔电池驱动器，专为激光应用而设计。它具备1.4至3.5 kV的输出电压幅度，能够满足高频率操作需求，适用于Q开关、脉冲选择以及脉冲切片等多种应用场景。该设备的下降时间小于10 ns，负载电容为7 pF，重复频率超过10 kHz，确保了在快速脉冲操作中的稳定性和可靠性。此外，QBU-mini-SP-3514采用风冷设计，适合在10至40摄氏度的环境中工作，且具有轻便的物理特性，便于安装与使用。无论是在科研实验还是工业应用中，该驱动器都能提供卓越的性能。
规格参数
产品详情
- 部件编号:
  QBU-mini-SP-3514
- 制造商:
  OEM-TECH
- 描述:
  1.4至3.5 kV <10 ns, 7 ns >10 kHz 7 pF 双极波克尔电池驱动器
应用
- 应用:
  Q开关, 脉冲选择, 脉冲切片
电气规格
- 输出电压幅度:
  1.4至3.5 kV
- 供电电压(直流):
  24 VDC
- 下降时间:
  <10 ns, 7 ns
- 负载电容:
  7 pF
- 高压操作电压:
  1400至3500 V
- 输入电压:
  24 VDC
- 输入电流:
  0.5 A
- TTL信号:
  外部
通用参数
- 晶体材料:
  β-钡硼酸盐(BBO), 磷酸二氢钾(KD*P), 磷酸钛钾(KTP)
- 重复频率:
  >10 kHz
- 脉冲宽度:
  100至2000 ns
- 上升时间:
  <10 ns, 7 ns
- 冷却方式:
  风冷
- 输出类型:
  双极
- 设计类型:
  PCB
- 抖动:
  <±0.2 ns
- 传播延迟:
  <40 ns
- 技术:
  Q开关
- 工作模式:
  外部TTL
物理特性
- 尺寸:
  102 x 50 x 20 mm (长 x 宽 x 高)
- 重量:
  <0.1 kg
环境条件
- 工作温度范围:
  10至40摄氏度
- 存储温度:
  -20至60摄氏度
产品应用

1. Q开关 2. 脉冲选择 3. 脉冲切片
产品特征

1. 输出电压幅度范围广 2. 低下降时间 3. 高重复频率 4. 轻便设计 5. 多种晶体材料兼容 6. 外部TTL信号控制
产品详细描述

QBU-mini-SP-3514 是一款高性能的波克尔电池驱动器
