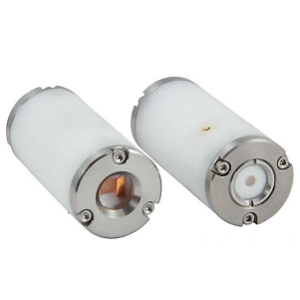

STEKPCB3D

STEKPCB3D

  • 请咨询
  • Sintec Optronics
  • 波克尔晶体
  • 新加坡
  • 2025-09-19
  • 产品概述
    STEKPCB3D是由Sintec Optronics制造的一款高性能Pockels晶体,适用于各种激光应用,尤其是在高重复率DPSS Q开关和再生放大器控制中表现出色。其波长范围从200 nm到2000 nm,能够满足多种激光系统的需求。该晶体的清晰孔径为2.5 mm,具有优良的透过率,损伤阈值高达5 J/cm²,确保在高功率激光操作下的稳定性和安全性。此外,STEKPCB3D的电容为6 pF,四分之一波电压小于1.8 kV,使其在激光系统中表现出色。无论是在科研还是工业应用中,这款Pockels晶体都能提供可靠的性能和高效的激光控制方案。
  • 规格参数

    产品详情

    • 部件编号:

      STEKPCB3D

    • 制造商:

      Sintec Optronics

    • 描述:

      200到2000 nm, 6 pF Beta钡硼酸盐Pockels晶体

    应用领域

    • 应用:

      高重复率DPSS Q开关,高重复率再生放大器控制,腔体倾倒,光束切割器,脉冲选择

    通用参数

    • 清晰孔径:

      2.5 mm

    • 波长范围:

      200到2000 nm (透过)

    • 四分之一波电压:

      <1.8 kV

    • 电容:

      6 pF

    • 对比度:

      >1:500

    • 晶体材料:

      Beta钡硼酸盐 (BBO)

    • 脉冲宽度:

      10 ns

    • 损伤阈值:

      >5 J/cm2

    • 透过率:

      >98%

    • 尺寸:

      晶体尺寸: 25.4 x 57.2 mm

    • 技术:

      Q开关激光器

    • 清晰孔径显示:

      2.5 mm

  • 产品应用
    1. 高重复率DPSS Q开关 2. 高重复率再生放大器控制 3. 腔体倾倒 4. 光束切割器 5. 脉冲选择
  • 产品特征
    1. 波长范围宽广 2. 适用于高频率激光应用 3. 优异的透过率 4. 稳定的电压特性
  • 产品详细描述
    这是一个200到2000 nm波段的Beta钡硼酸盐Pockels晶体。
