PCD-41-3800

收藏

PCD-41-3800

价格 请咨询
品牌 TEO Technology
分类波克尔电池驱动器
产地美国
更新日期 2025-10-31

产品概述

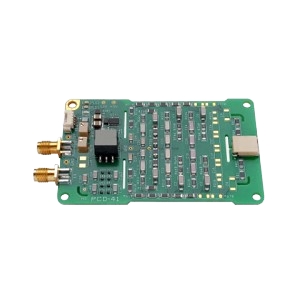

PCD-41-3800是TEO Technology推出的一款高性能Pockels单元驱动器，专为脉冲选择器控制应用设计。其输出电压幅度范围为2600 V至3800 V，能够满足高压脉冲的需求。该驱动器具有极快的脉冲宽度，范围从2 ns到600 ns，适合超快激光应用。PCD-41-3800的重复率高达1000 Hz，确保了在快速操作中信号的稳定性。此外，它的输出电压脉冲间的不稳定性仅为1%，并且在平台上的幅度不均匀性低于5%，使其在复杂的光电系统中表现出色。该设备结构紧凑，尺寸为80 mm x 50 mm x 15 mm，重量仅为100 g，能够在-40至60摄氏度的环境条件下稳定工作，是激光技术和光学调制领域的理想选择。
规格参数
产品详情
- 部件编号:
  PCD-41-3800
- 制造商:
  TEO Technology
- 描述:
  2600 V - 3800 V, Pockels单元驱动器用于脉冲选择器控制应用
电气规格
- 输出电压幅度:
  2.6 to 3.8 kV
- 供电电压(直流):
  12 ± 4 VDC
- 下降时间:
  2 ± 1 ns
- 负载电容:
  4 to 10 pF
- 触发电压:
  5 ± 0.5 V
- 直流供电电流:
  500 mA
- 输入阻抗:
  50 欧姆
通用参数
- 幅度电压:
  2600 to 3800 V
- 重复率:
  1000 Hz
- 脉冲宽度:
  2 to 600 ns
- 上升时间:
  2 ± 1 ns
- 数字信号:
  上升和下降沿
- 输出脉冲电流:
  20 A
- 触发脉冲的输出脉冲延迟:
  16 ± 3 ns
- 脉冲抖动:
  <0.2 ns
- 脉冲输出:
  纳秒级
- 脉冲形状:
  准矩形
- 注意事项:
  平台上的幅度不均匀性：<5%
物理特性
- 尺寸:
  80 x 50 x 15 mm
- 重量:
  100 g
环境条件
- 工作温度范围:
  -40 to 60 摄氏度
产品应用

1. 超快光束调制与偏转 2. 激光再生放大器控制 3. 脉冲选择器控制
产品特征

1. 高电压输出 2. 快速上升和下降时间 3. 输出电压脉冲稳定性高 4. 适用于多种光电应用
产品详细描述

这是一款用于脉冲选择器控制应用的2600 V - 3800 V Pockels单元驱动器。
